| TE06LR | TE16LR | TE16S | TE18LR | TE20/TE20LR | |
|---|---|---|---|---|---|
| 最大管径 Ø | 6,35x0,75 mm 抗拉强度 400N/mm² 8x0,75 mm 抗拉强度 250N/mm² | 16x2 mm 抗拉强度400N/mm²的材料 20x2 mm 抗拉强度250N/mm²的材料 | 16x2 mm 抗拉强度400N/mm²的材料 20x2 mm 抗拉强度250N/mm²的材料 | 18x2mm 抗拉强度 400N/mm² 20x2 mm 抗拉强度250N/mm²的材料 | 20x2 抗拉强度 400N/mm²的材料 16x2 mm 抗拉强度 600N/mm²的材料 |
| 管长 | 1200 ~ 2000 mm | 1200 ~ 3000 mm | 800 mm | 1200~3000mm | 2000 ~ 3000 mm |
| 最大折弯半径 | 25 mm | 50 mm（如只有单层工装可以做到62mm） | 62 mm | 50mm | 62 mm |
| 折弯工装 | 3层 左右弯 | 4层 左右弯 | 1 ~ 3层 左右弯 | 4层 左弯和/或右弯 | 4层 左弯和/或右弯 |

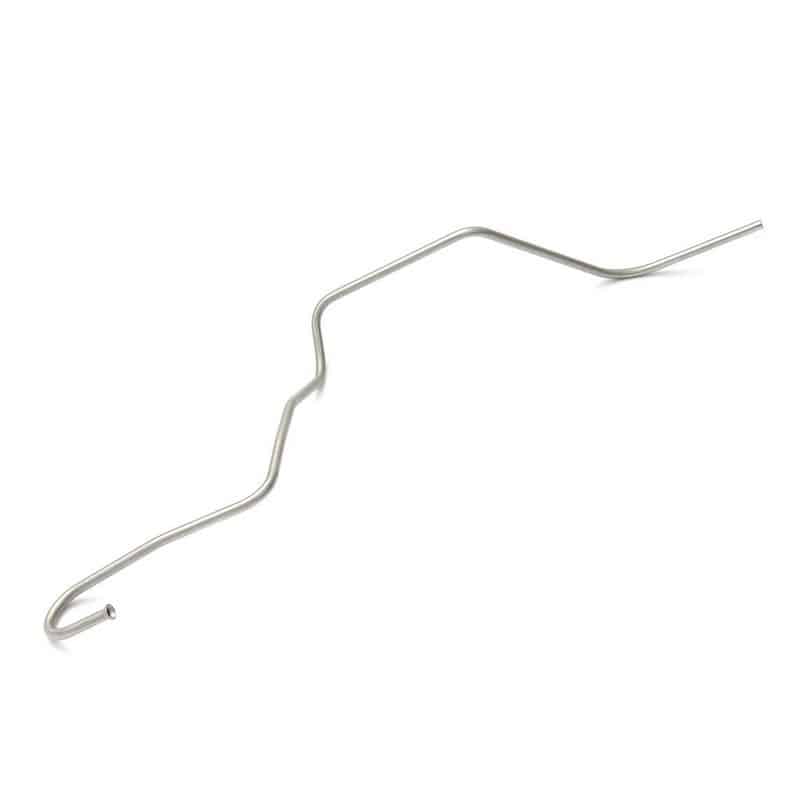

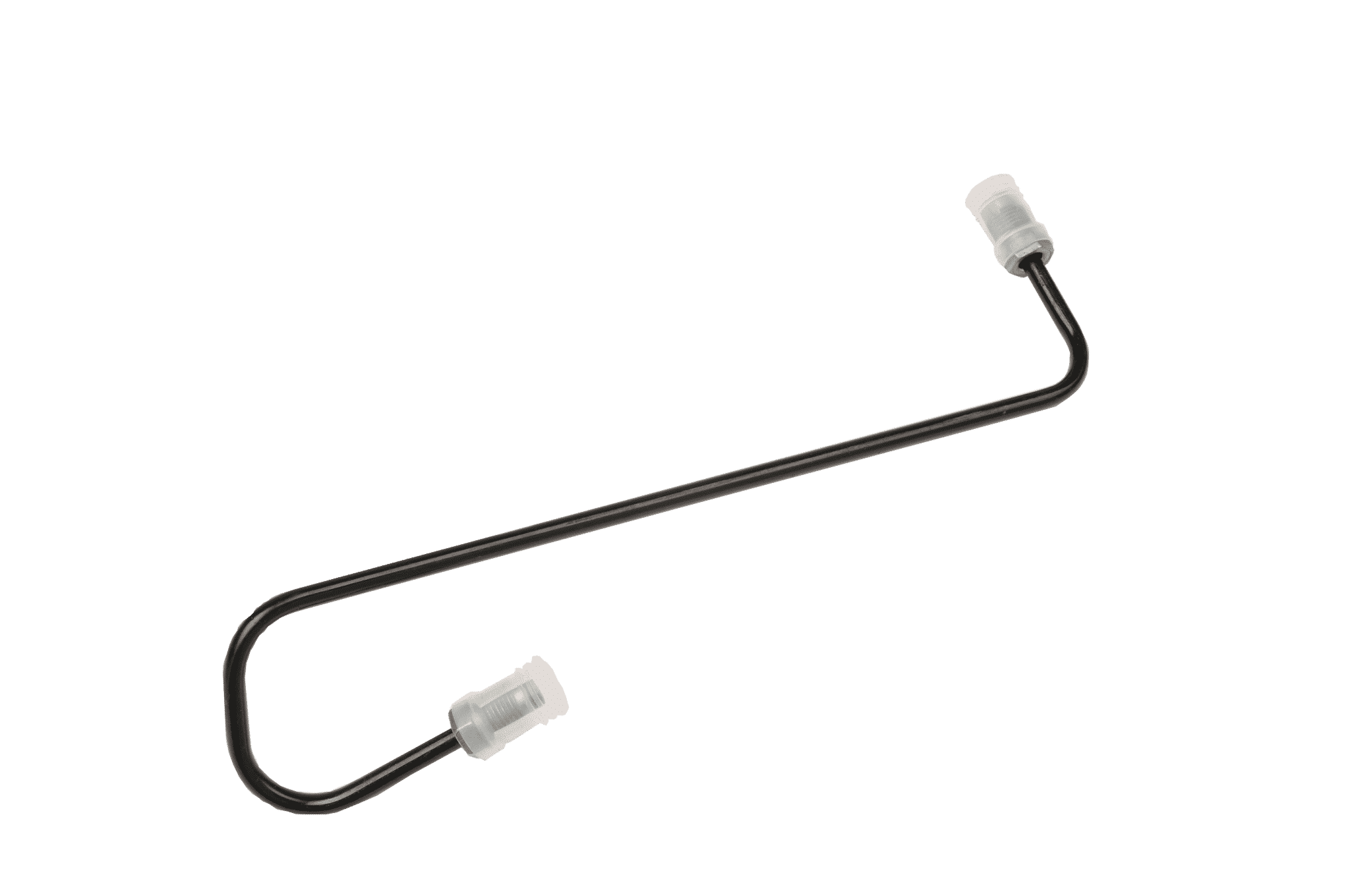

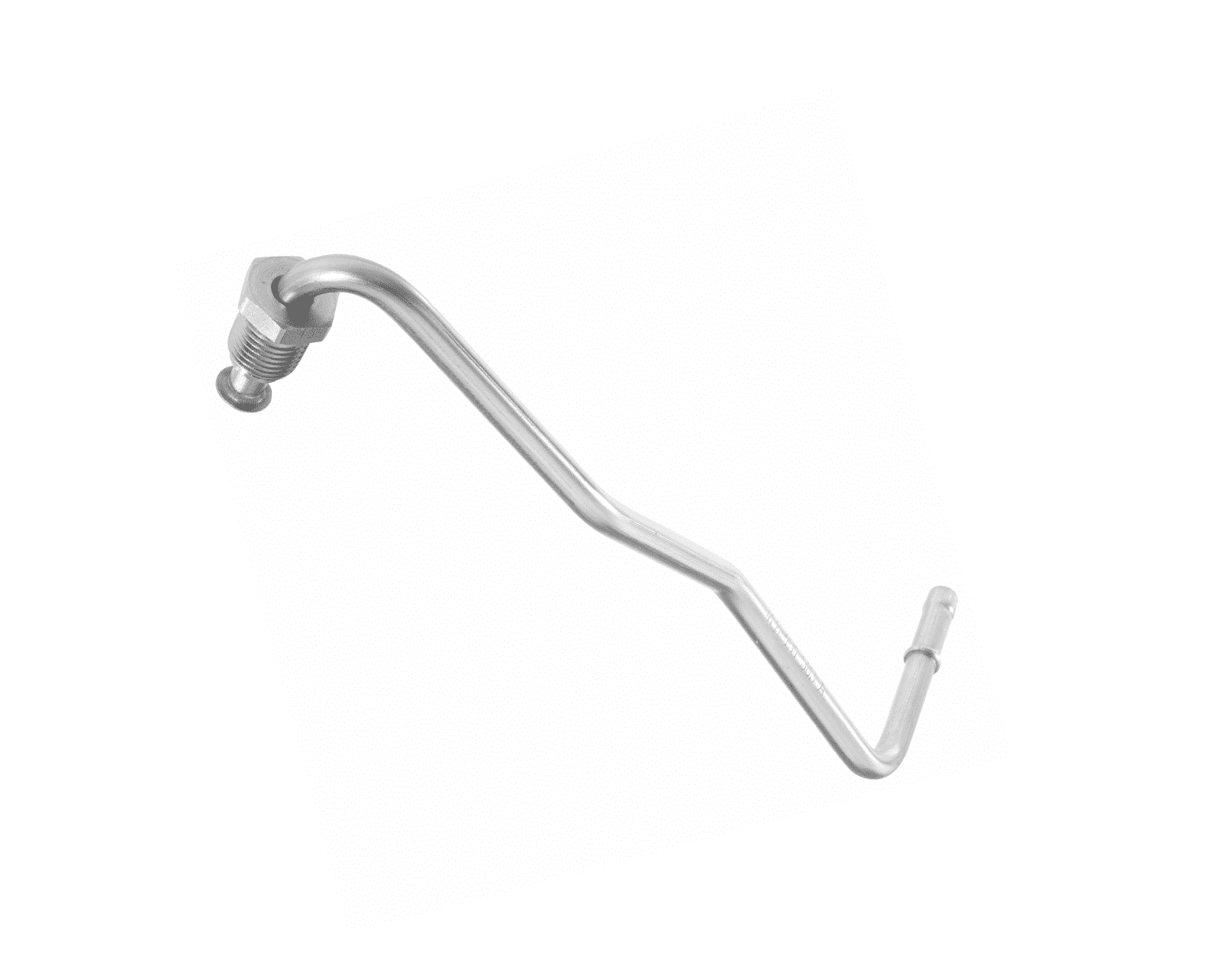

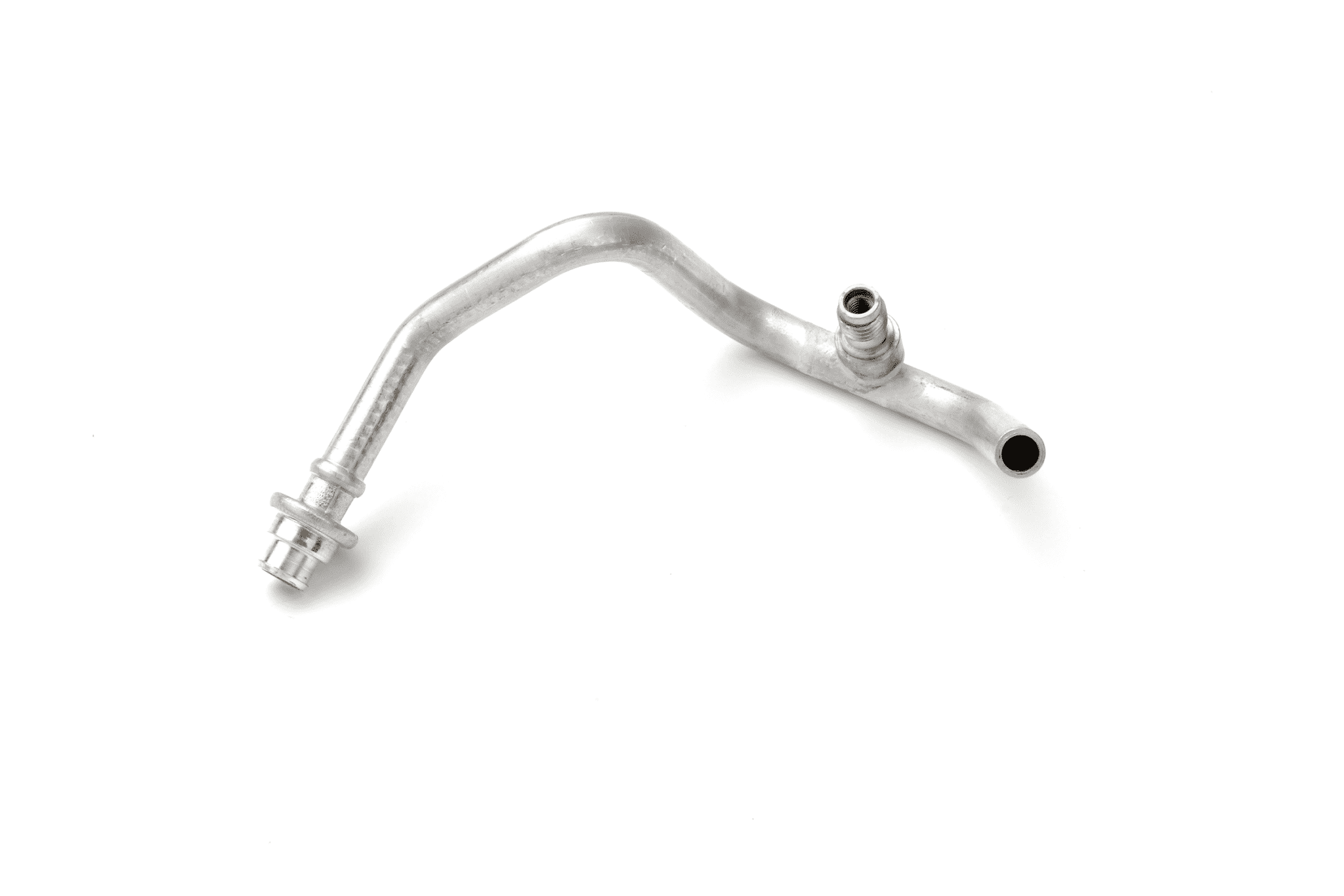

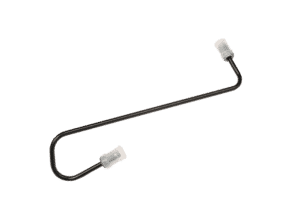

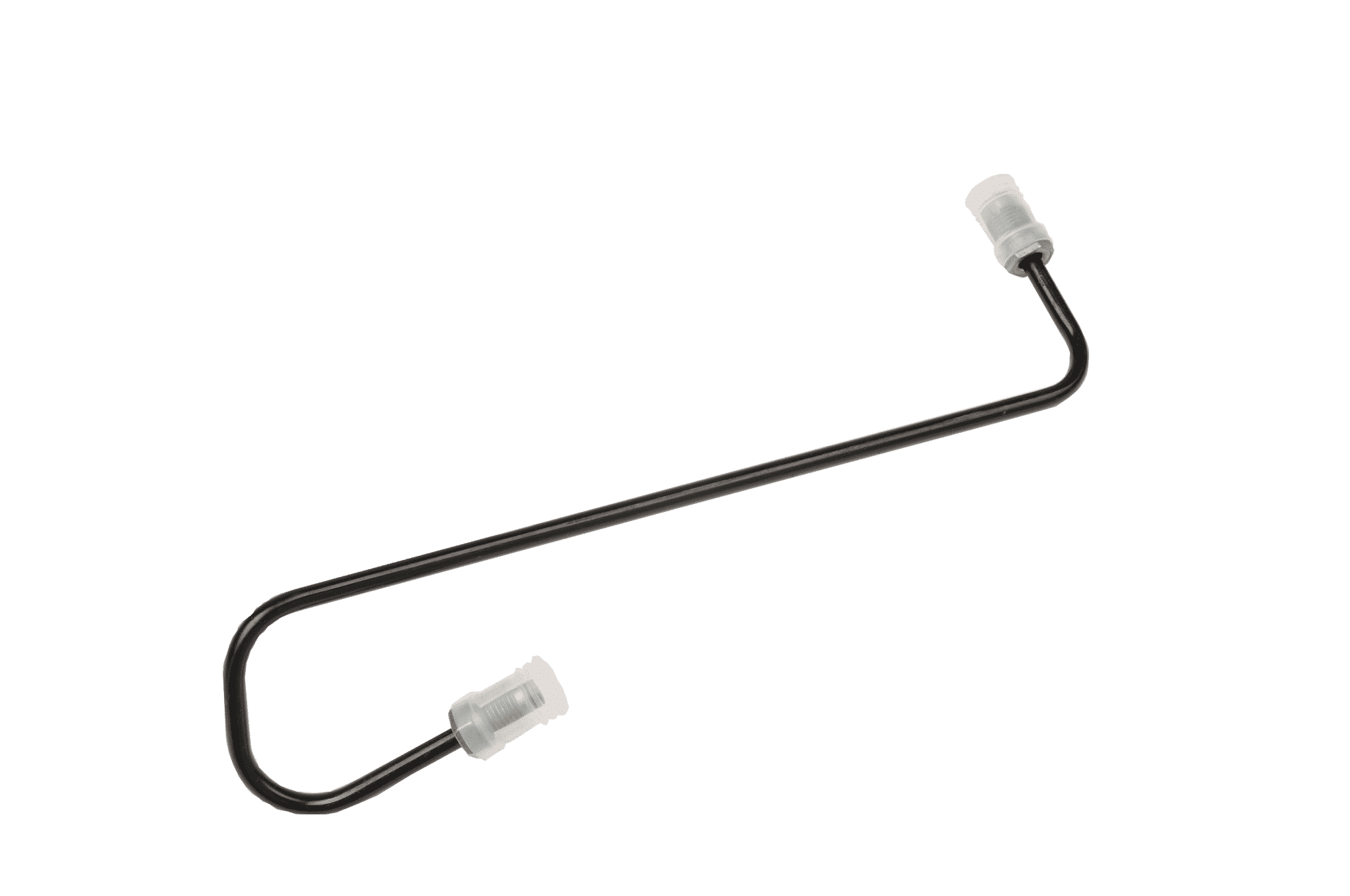

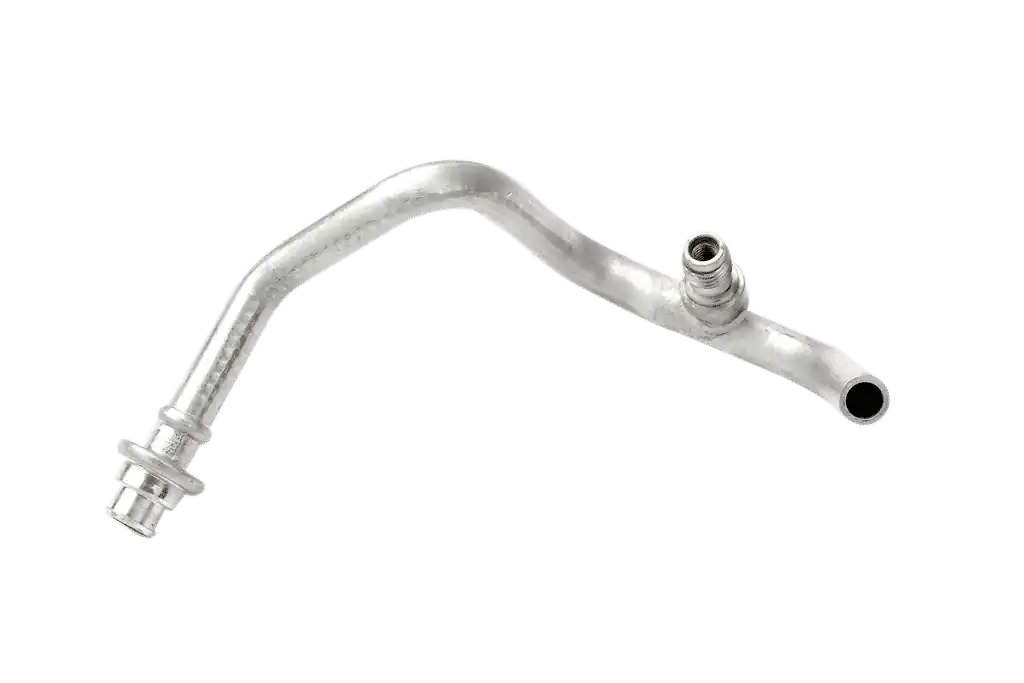

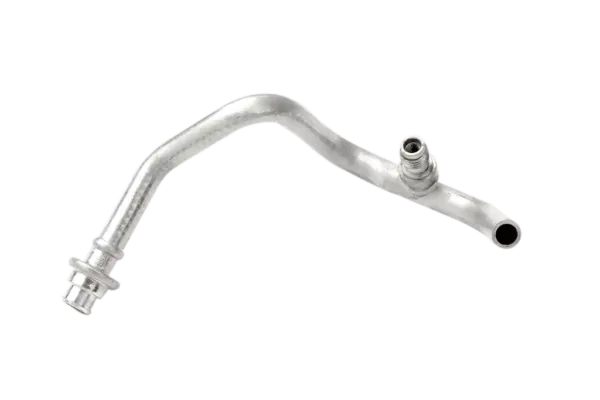

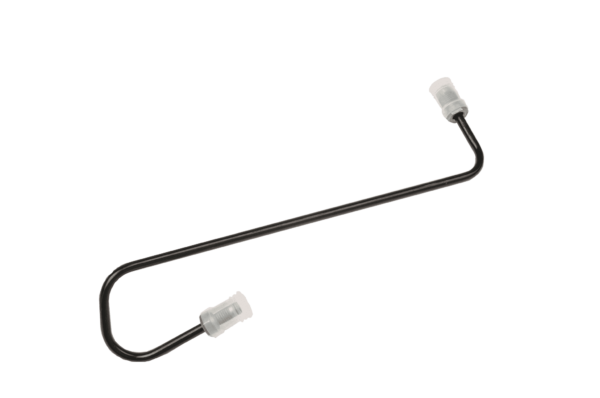

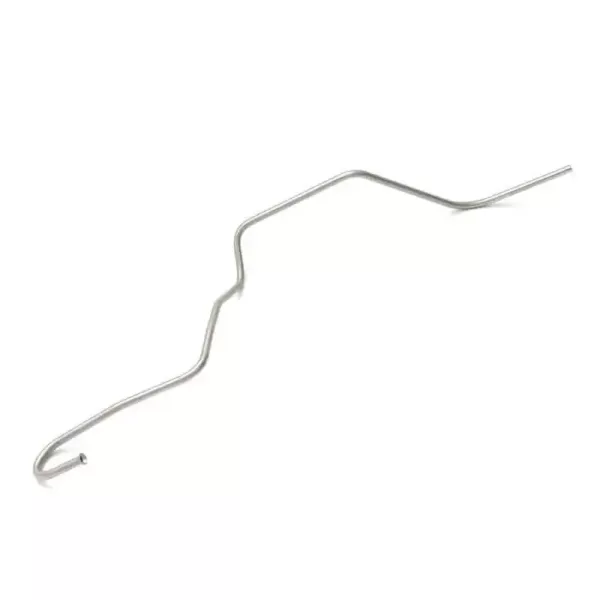

在TE 小直径管材上制造的零件
主要特征
- 管径3 ~ 20×2 mm
- 应用于：汽车行业：液压管路，流体输送管路，空调管路，排气管路
- 航空航天业：液压管路，机翼控制循环管路，燃油管路，结构件
- 全电动弯管机
- 可堆叠多种折弯半径
- 可使用或不使用芯棒折弯
- 拥有专利的左右折弯
- 旋转式折弯头
- 易于集成到自动化流水线中
- 可以整合辅助工序
人机界面
- 安装在工业电脑上的操作软件
- 19英寸触摸屏上的多语言对话和编程界面
- 模拟程序
- 额外的I/O接口
- 互联网连接：远程协助和聊天板
- 3D测量设备的自动校正反馈
- 工装编辑器，可辅助复杂工件的编程
- 模拟程序，可方便工件的初始设定
- 允许慢动作执行程序
