TE50TE63/TE63LRTE80TE102TE152
最大管径 Ø 50x2mm 抗拉强度600N/mm²的材料63x2mm 抗拉强度400N/mm²的材料80x2mm 抗拉强度400N/mm²的材料102x2mm 抗拉强度600N/mm²的材料152x2mm 抗拉强度600N/mm²的材料
管长3000 mm3000 mm2500 mm3000 mm3000 mm
最大折弯半径300 mm280 mm3000 mm3000 mm500 mm
折弯工装6层
右弯
4层
左弯或右弯
5层(可选)
右弯
3层 (可选)
右弯
3层
右弯

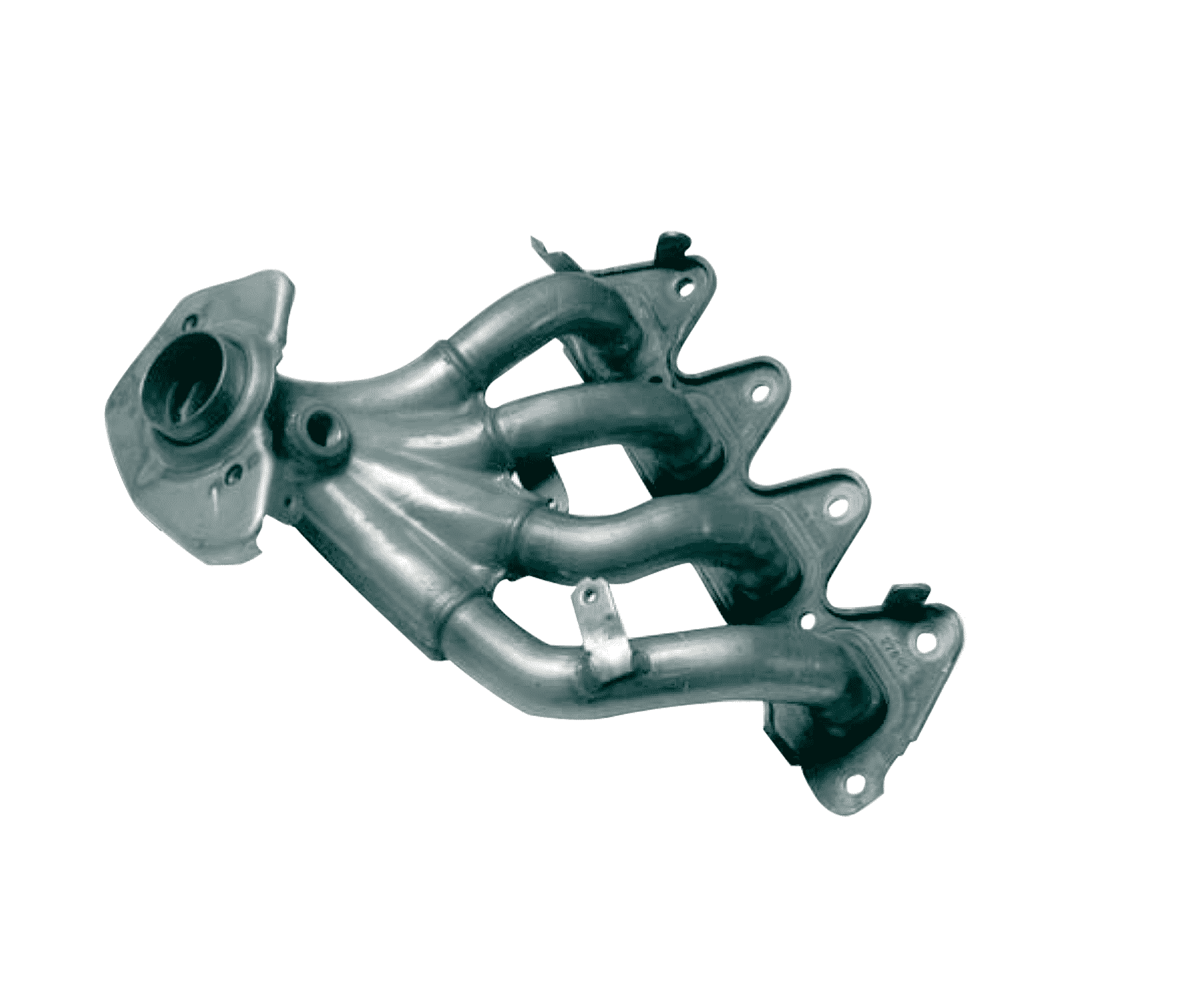

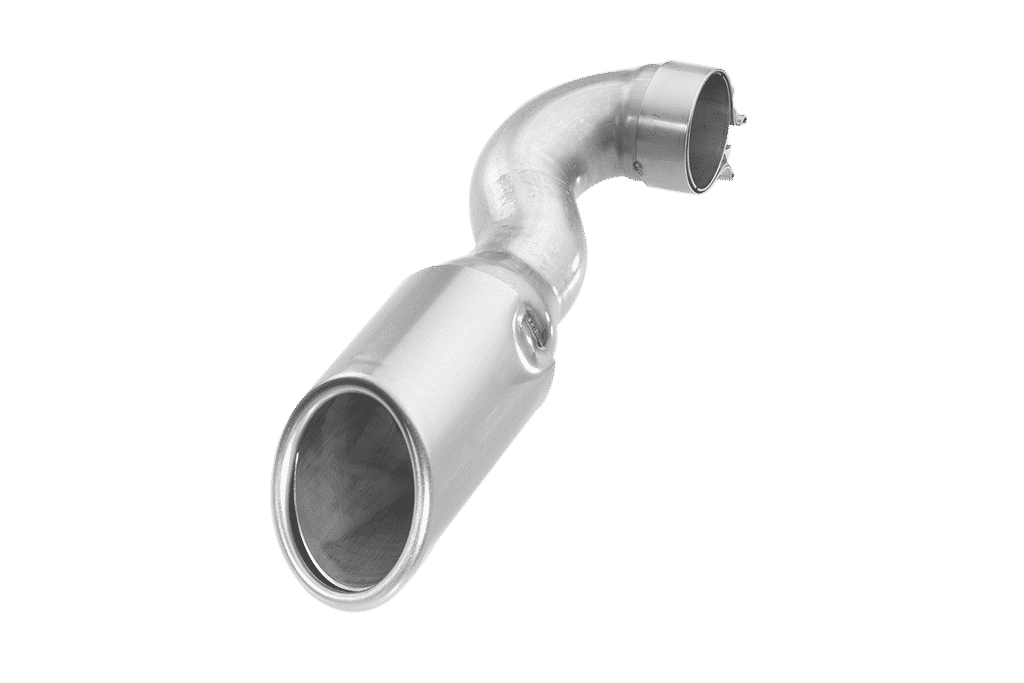

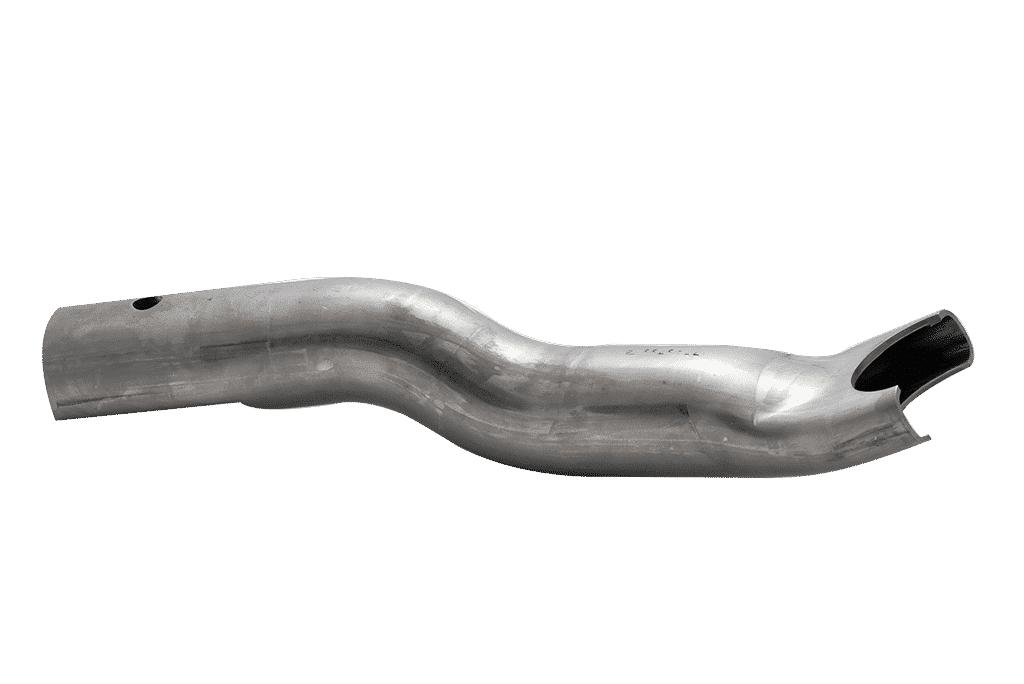

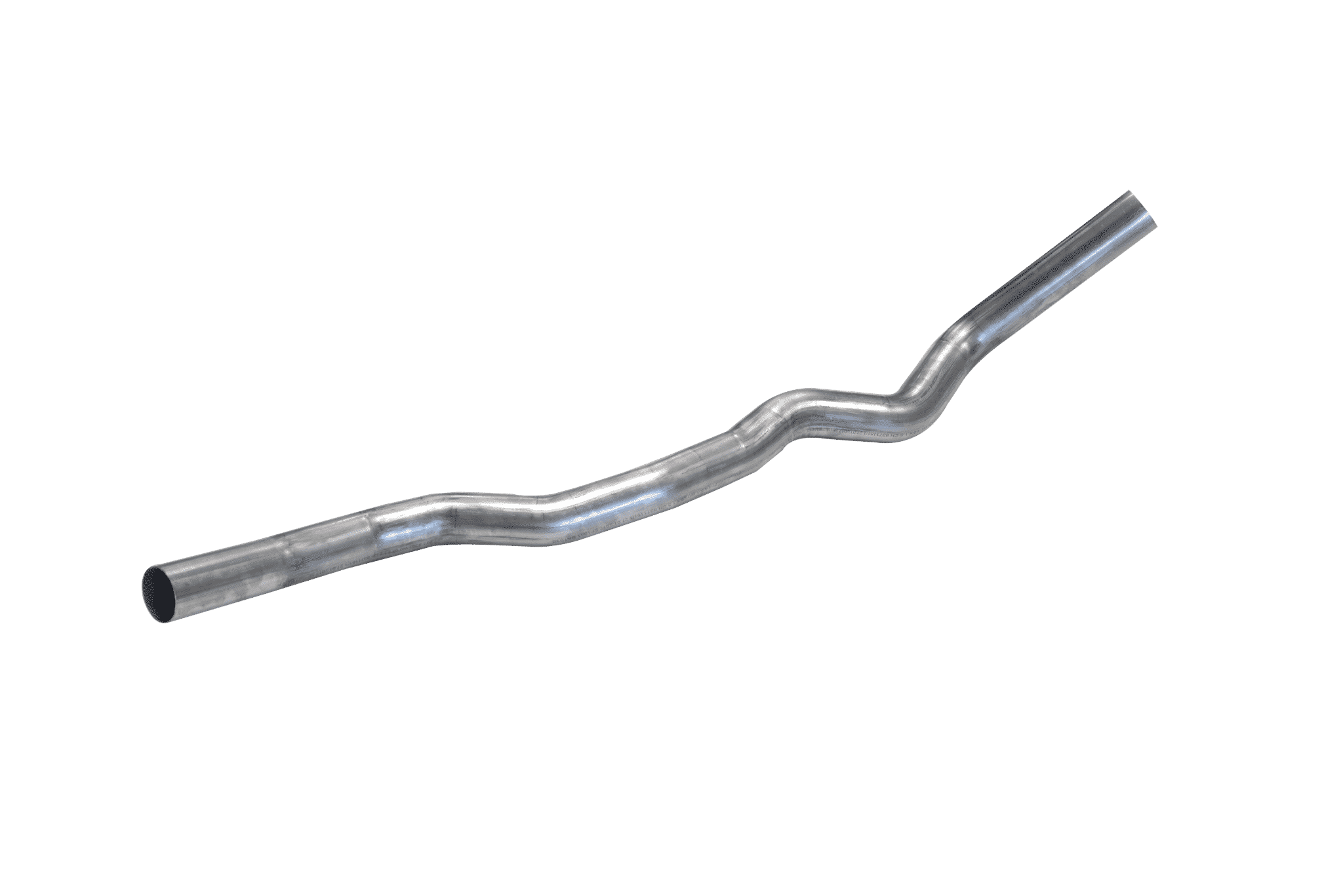

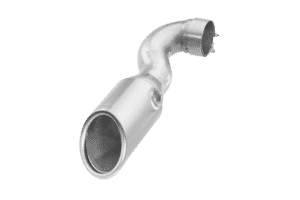

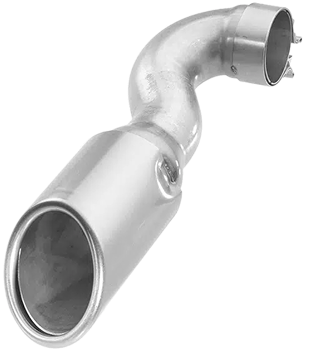

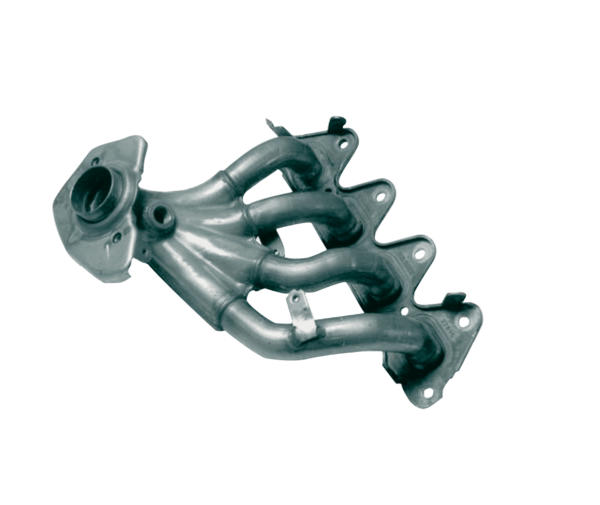

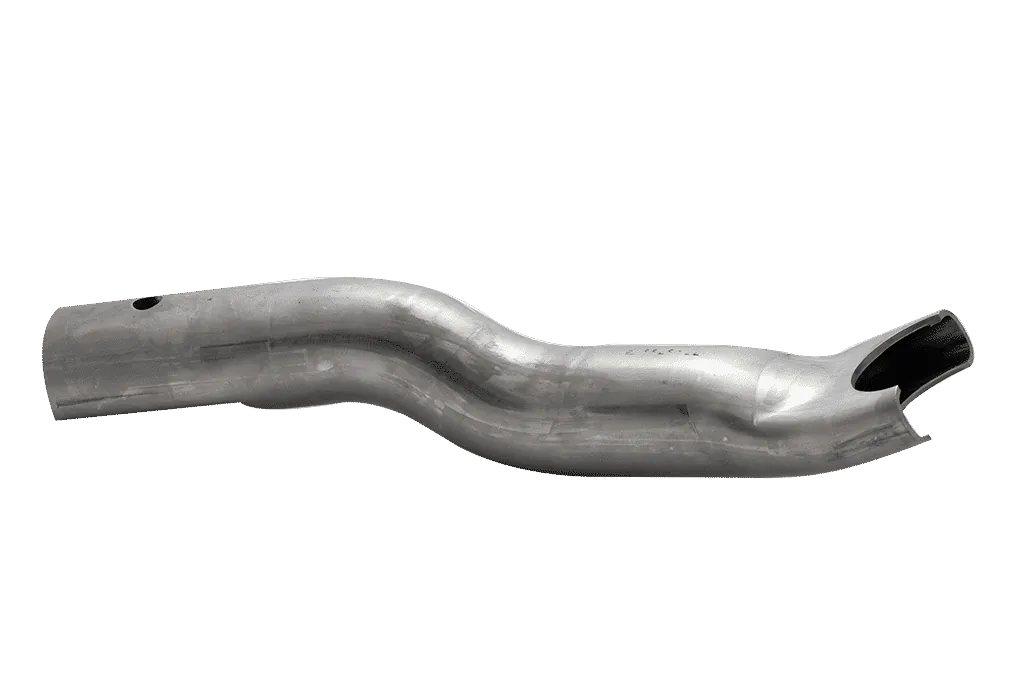

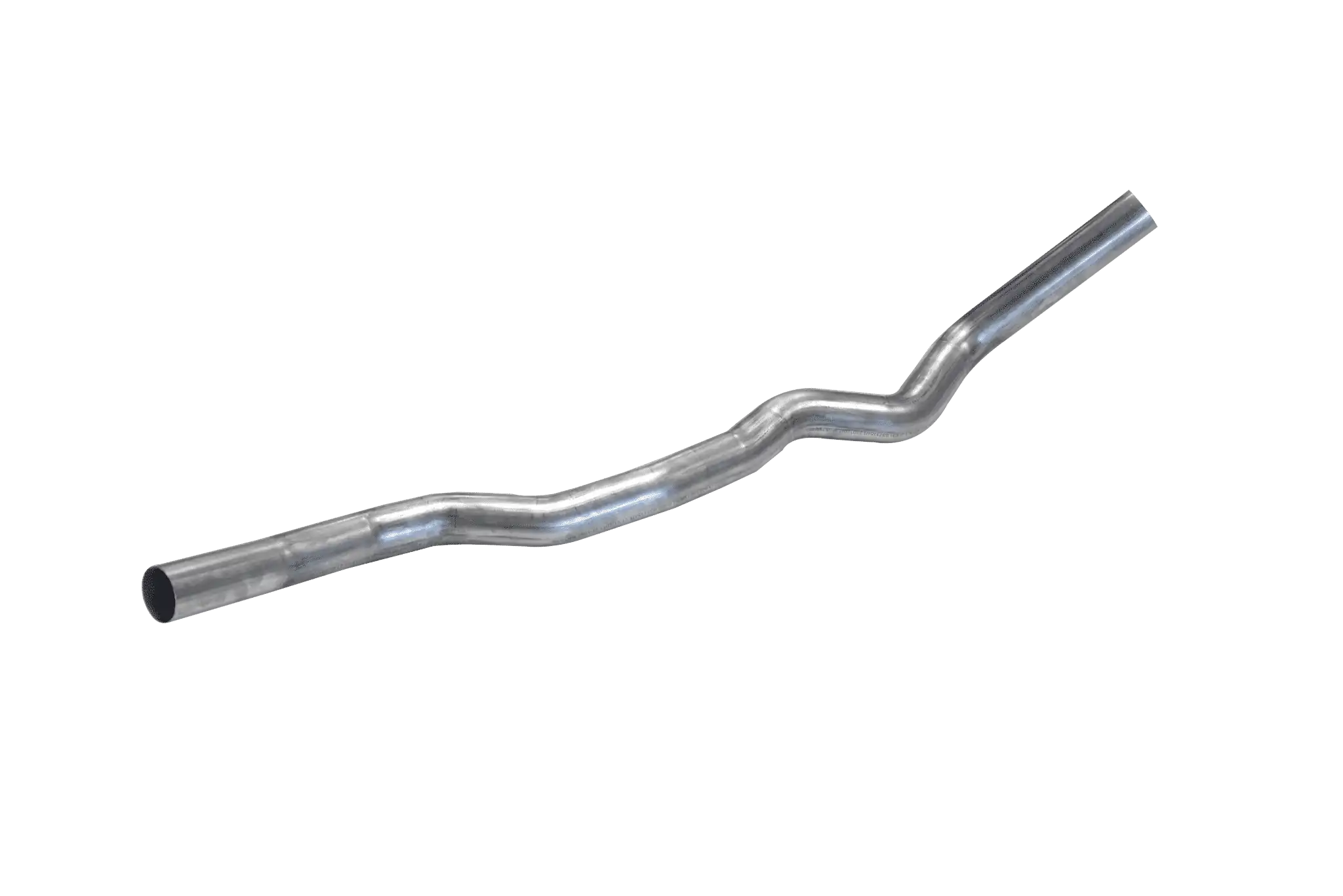

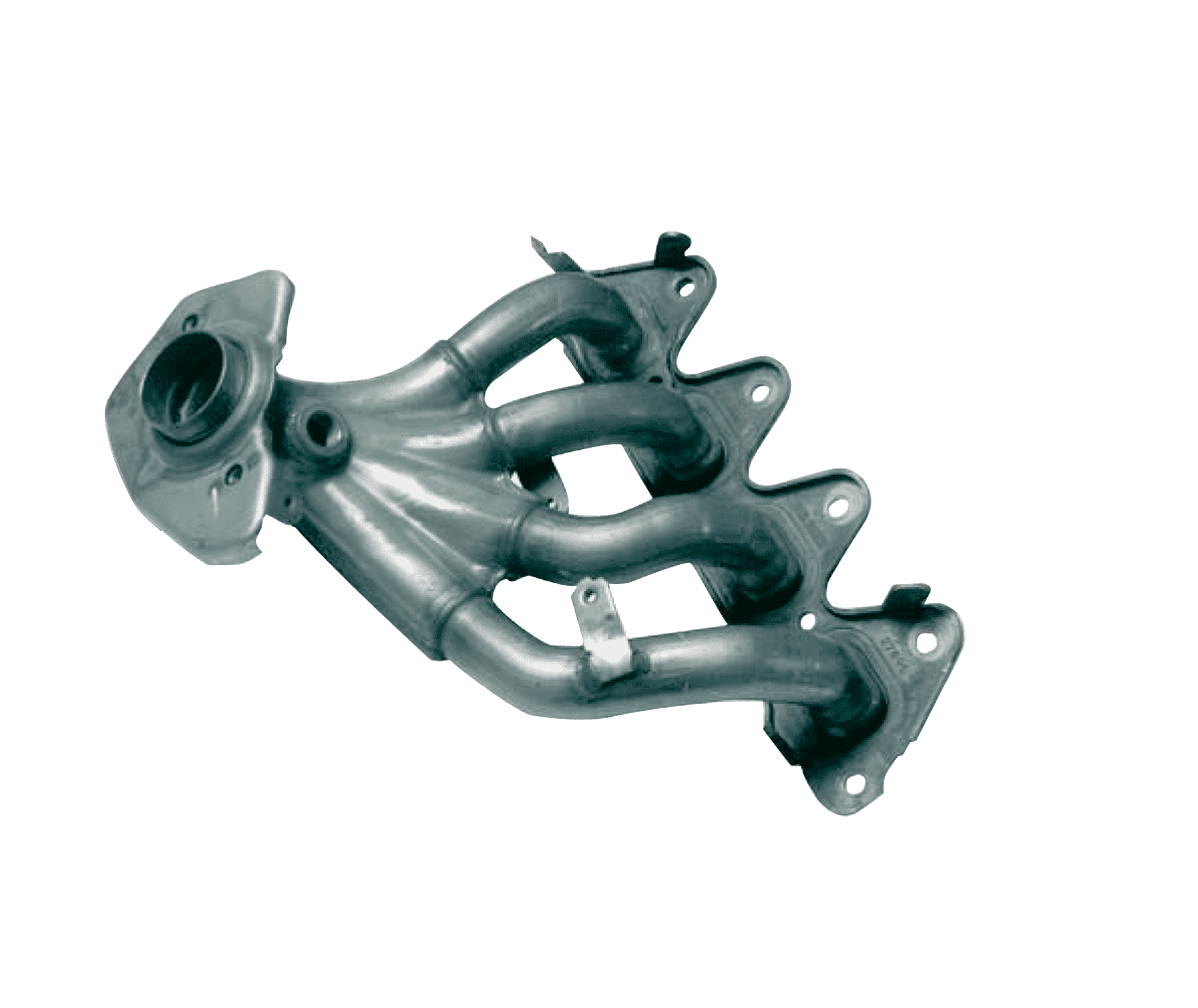

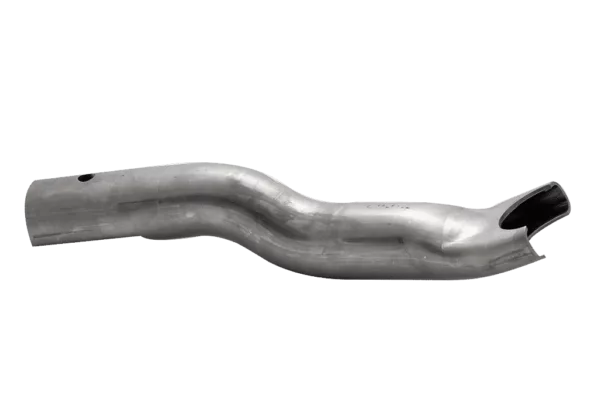

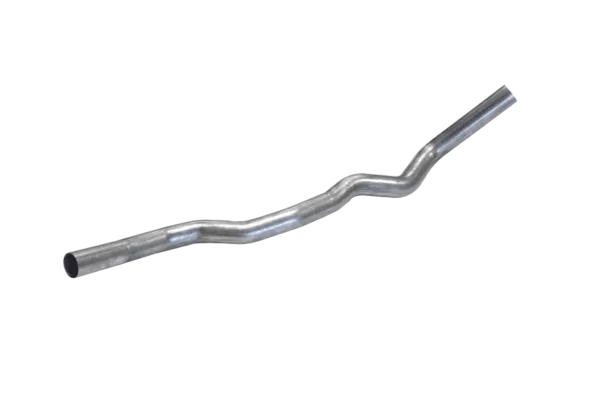

TE 大直径管材上制造的零件

主要特征

  • 管径 20 ~ 152×3 mm
  • 应用于:汽车行业:空调管路,结构件
  • 底盘件,排气系统
  • 液压成型零件轮廓
  • 全电动弯管机
  • 可堆叠多种折弯半径
  • 可使用或不使用芯棒折弯,可推弯
  • 全自动系统,快速更换工装
  • 可推弯
  • 易于集成到自动化流水线中
  • 可以整合辅助工序

人机界面

  • 安装在工业电脑上的操作软件
  • 19英寸触摸屏上的多语言对话和编程界面
  • 模拟程序
  • 额外的I/O接口
  • 互联网连接:远程协助和聊天板
  • 3D测量设备的自动校正反馈
  • 工装编辑器,可辅助复杂工件的编程
  • 模拟程序,可方便工件的初始设定
  • 允许慢动作执行程序

世界领先的设备制造商,提供线材、管材、带材成型的制造方案

努曼Numalliance集聚有9个品牌的专业技术、历史和经验,致力于满足您的不同需求,不论是标准机、定制机、管材/线材/带材的流水线,还是特制压床和您的最终产品所需的其它附加工序。

作为世界领先的设备制造商,努曼Numalliance提供线材、管材、带材成型的制造方案。我们设计并实现标准或定制化的机型,整合多种辅助工序,例如管端成型、打扁、冲孔、组装、焊接、墩头、倒角、机加工、攻螺纹、嵌入式尺寸控制和自动修正。

您是金属管材/线材/带材的制造商,寻求一个经济有效的制造方案。努曼Numalliance将与您携手创新,针对您的目标量身定制出一个优化和高性能的方案。
