TE25TE25LRTE32TE32LRTE42TE50TE50LR
最大管径 Ø 25,4x2mm 抗拉强度400N/mm² 的材料25,4x2mm 抗拉强度400N/mm² 的材料32x2mm 抗拉强度400N/mm² 32x2,5mm 抗拉强度400N/mm² 42x2,5mm 抗拉强度400N/mm²的材料50x2mm 抗拉强度400N/mm²的材料50x2mm 抗拉强度400N/mm²的材料
管长2000 ~ 4000 mm 2000 ~ 4000 mm 2000 ~ 4000 mm 2000 ~ 3000 mm 2000 ~ 4000 mm 2000 ~ 4000 mm 2000~3000 mm
最大折弯半径150 mm125 mm150 mm150 mm150 mm150 mm150 mm
折弯工装4层
左弯或右弯
4层
左右弯
4层
左弯或右弯
2x3层
左右弯
4层
右弯
4层
左弯或右弯
2x3层
左右弯

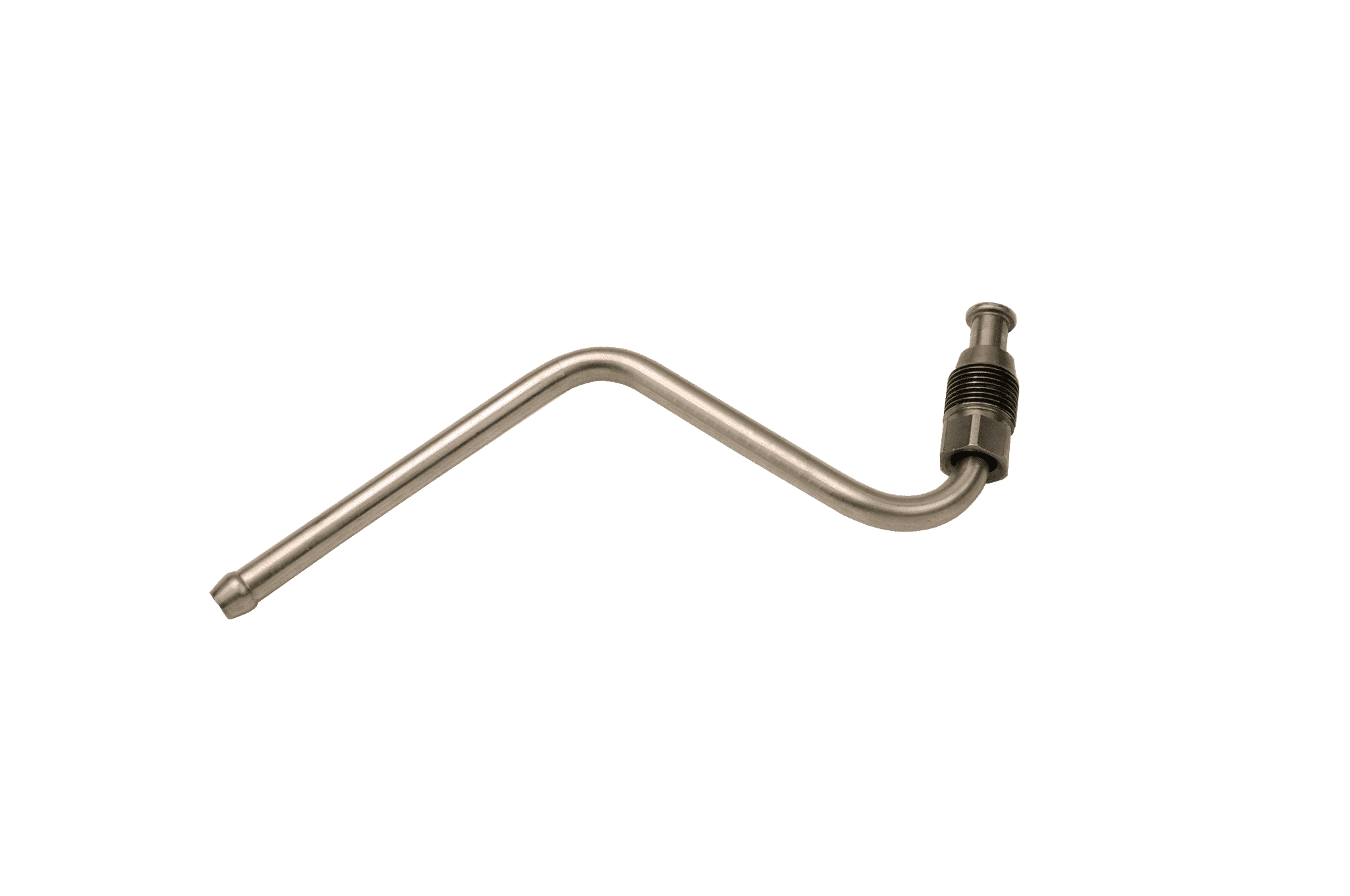

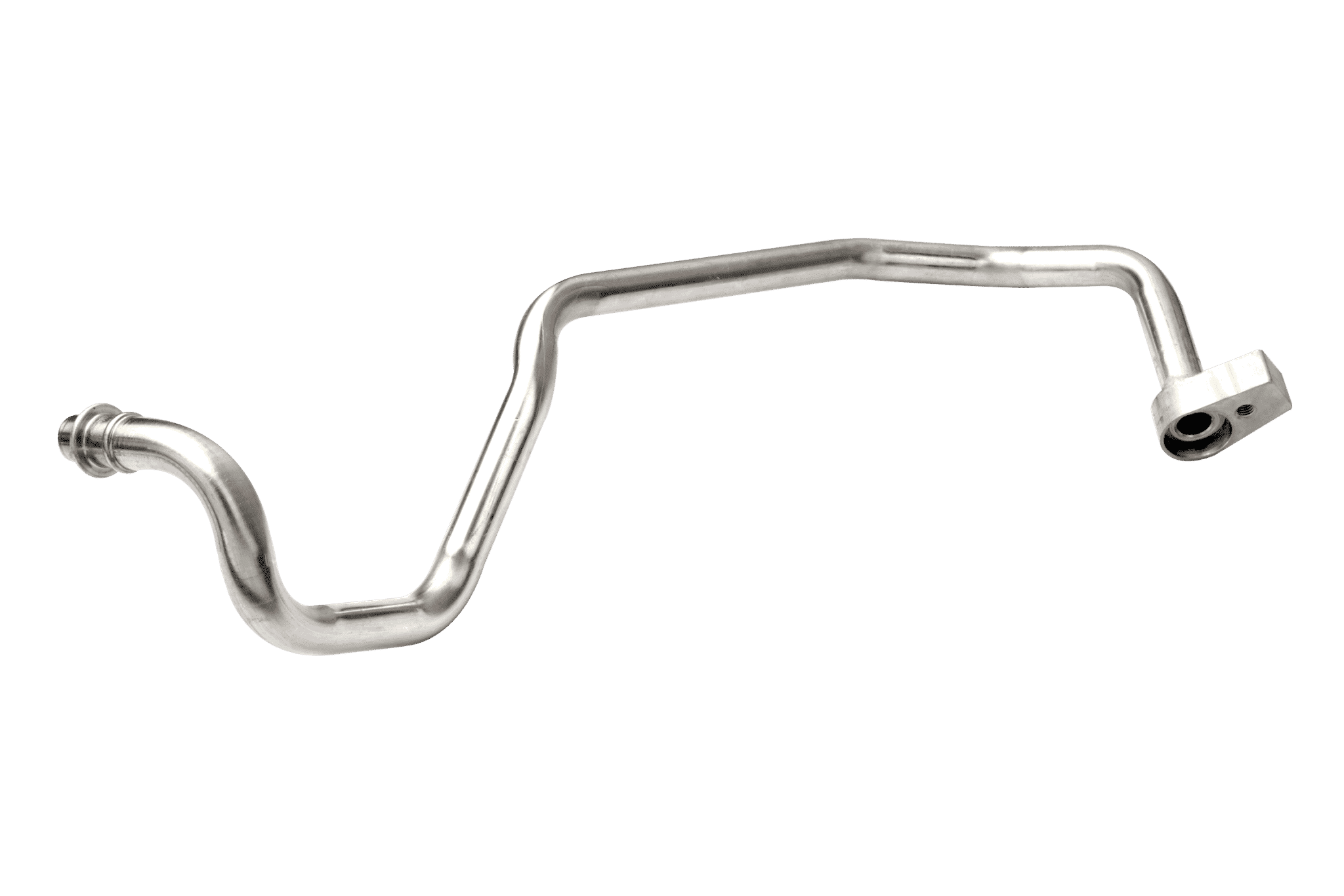

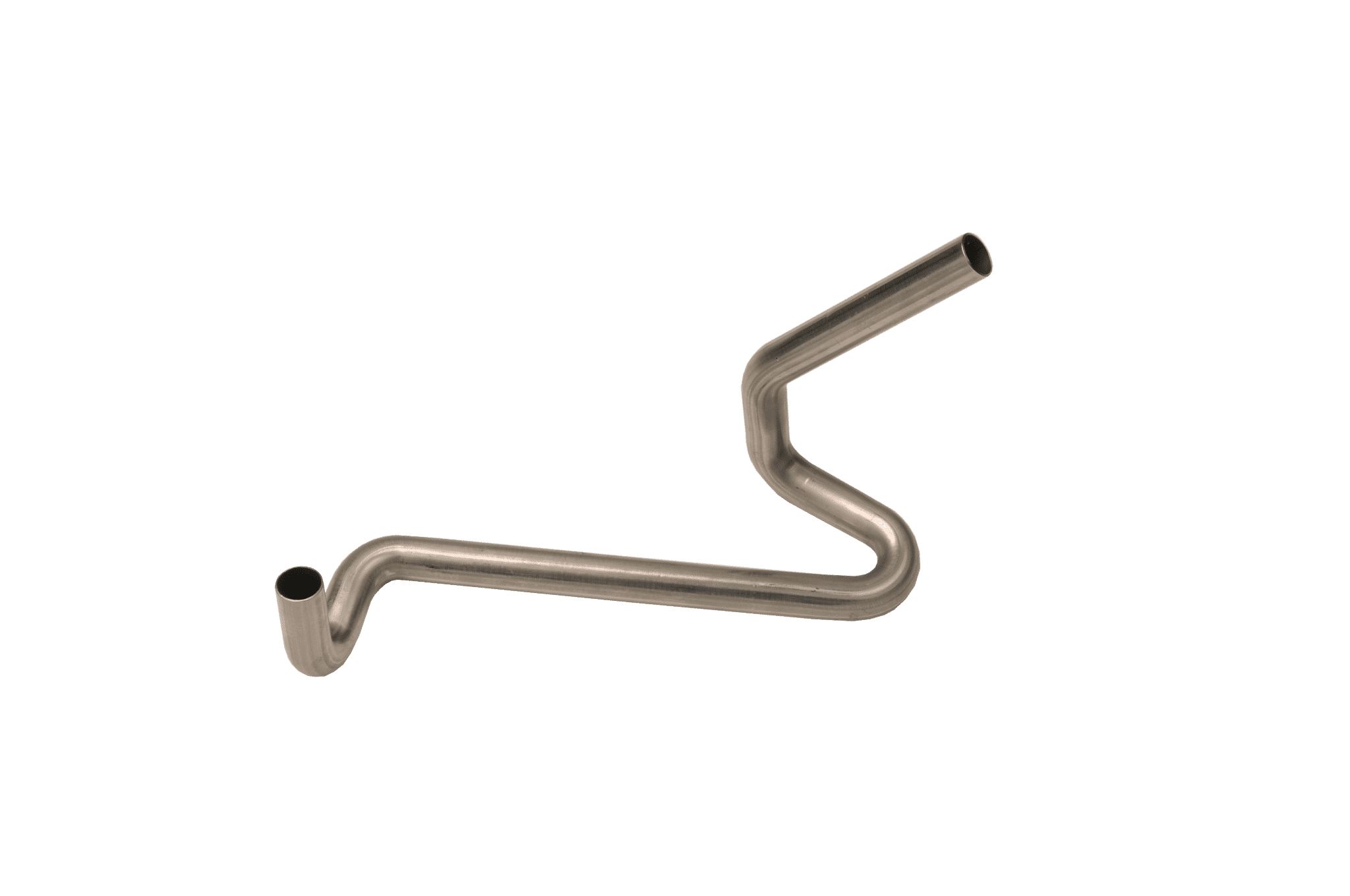

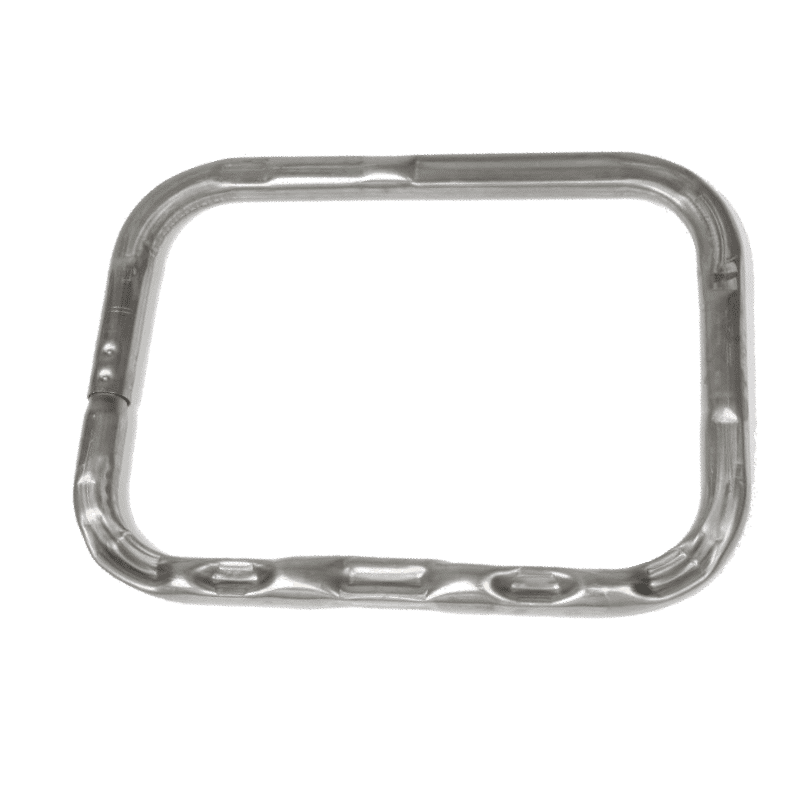

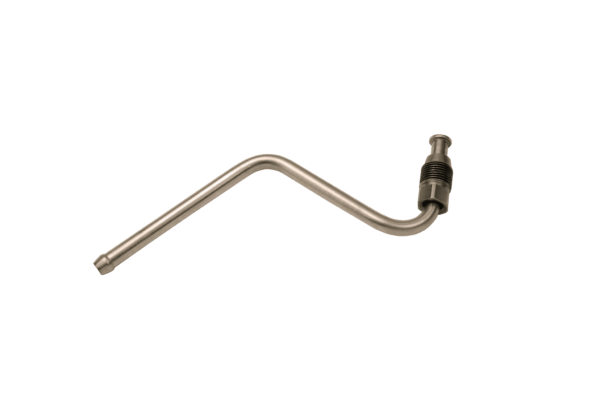

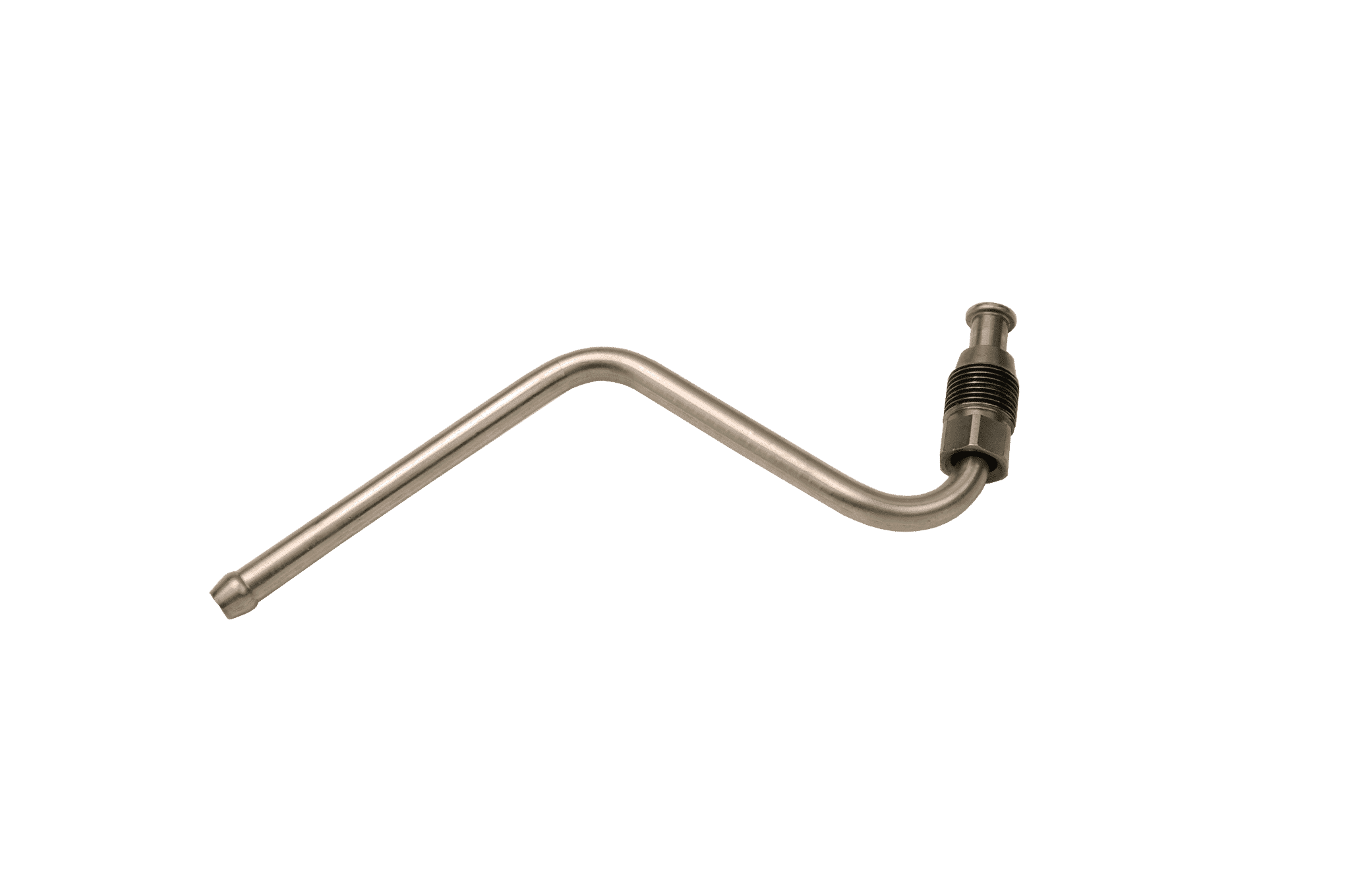

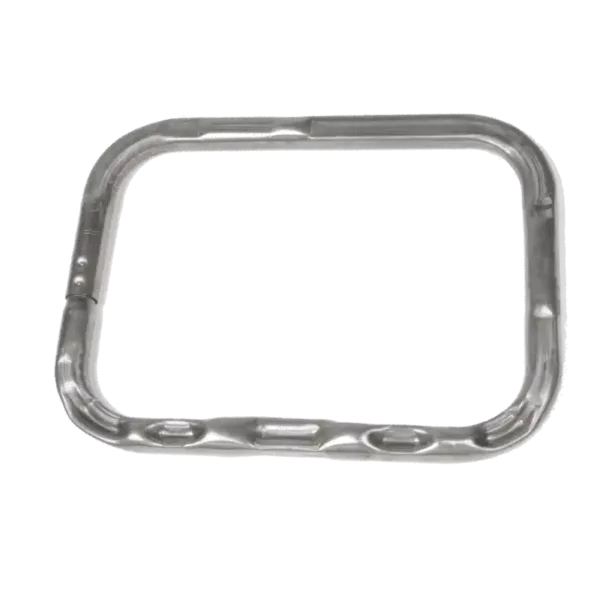

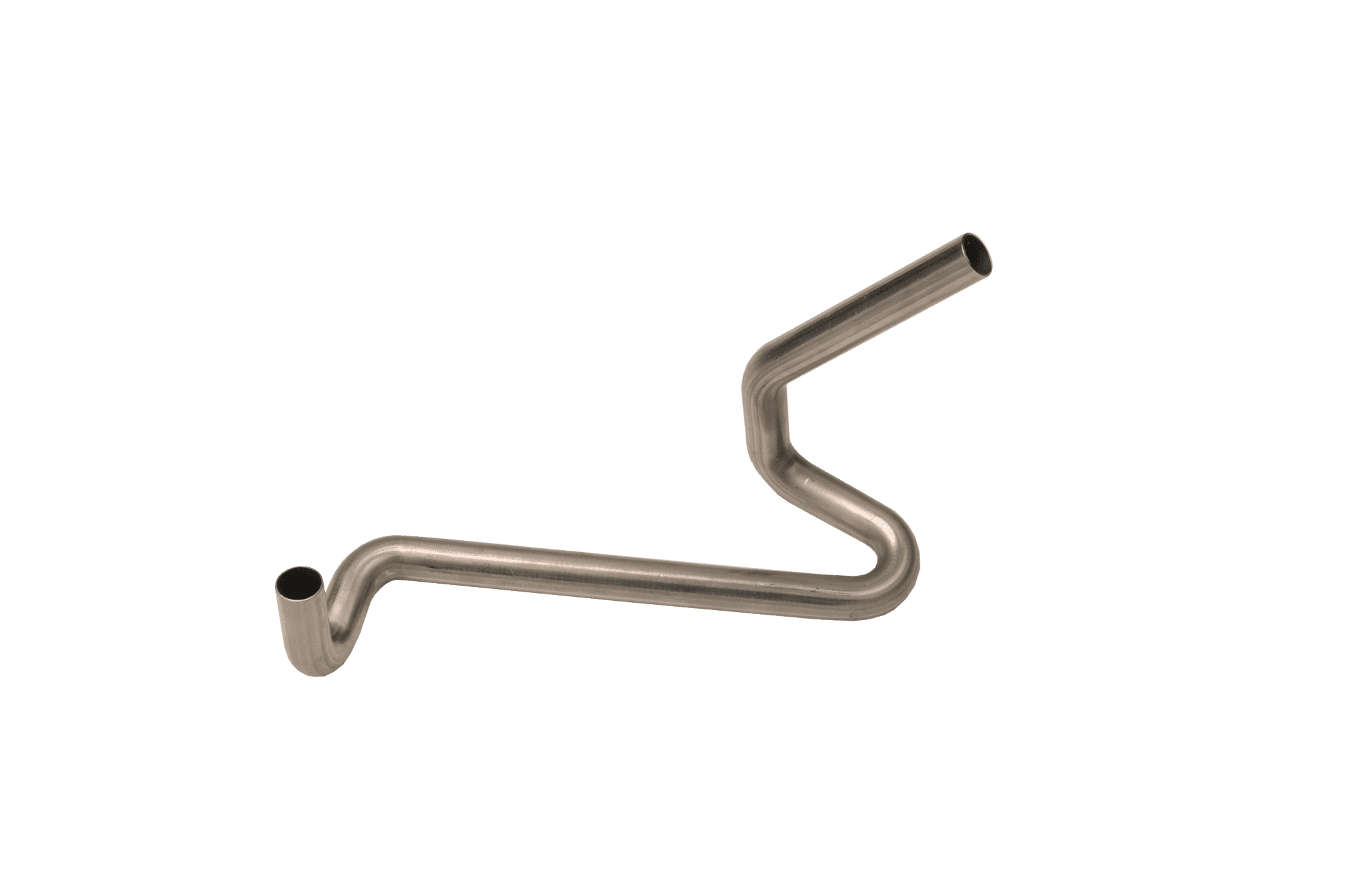

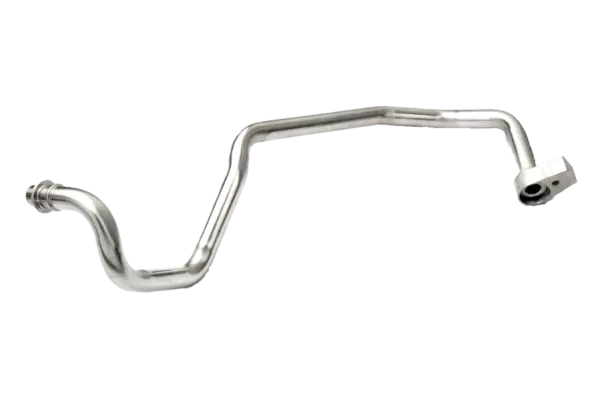

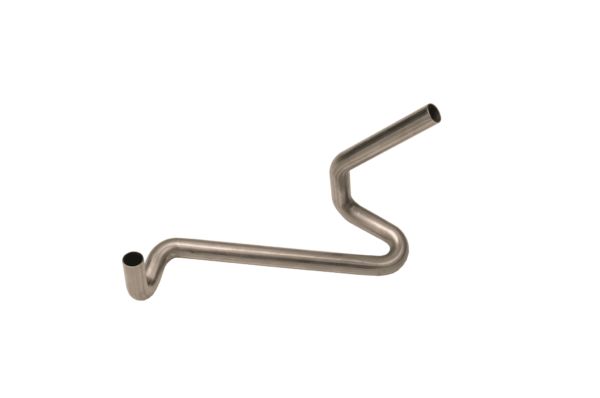

TE 中直径管材上制造的零件

主要特征

  • 管径 10 ~ 50×2 mm
  • 应用于:汽车行业:空调管路,排气管路,结构件,燃油管路,汽车座椅
  • 航空航天业:液压管路,机翼控制循环管路,燃油管路,结构件
  • 主要特征:全电动折弯
  • 可堆叠多种折弯半径
  • 可使用或不使用芯棒折弯
  • 可以整合辅助工序

人机界面

  • 安装在工业电脑上的操作软件
  • 19英寸触摸屏上的多语言对话和编程界面
  • 模拟程序
  • 额外的I/O接口
  • 互联网连接:远程协助和聊天板
  • 3D测量设备的自动校正反馈
  • 工装编辑器,可辅助复杂工件的编程
  • 模拟程序,可方便工件的初始设定
  • 允许慢动作执行程序

世界领先的设备制造商,提供线材、管材、带材成型的制造方案

努曼Numalliance集聚有9个品牌的专业技术、历史和经验,致力于满足您的不同需求,不论是标准机、定制机、管材/线材/带材的流水线,还是特制压床和您的最终产品所需的其它附加工序。

作为世界领先的设备制造商,努曼Numalliance提供线材、管材、带材成型的制造方案。我们设计并实现标准或定制化的机型,整合多种辅助工序,例如管端成型、打扁、冲孔、组装、焊接、墩头、倒角、机加工、攻螺纹、嵌入式尺寸控制和自动修正。

您是金属管材/线材/带材的制造商,寻求一个经济有效的制造方案。努曼Numalliance将与您携手创新,针对您的目标量身定制出一个优化和高性能的方案。
