Spécialisée dans la production d’outillage de cintrage depuis plus d’un demi-siècle, le groupe Numalliance est déjà propriétaire de nombreux brevets liés au cintrage et à la déformation de tubes et continue d’innover! L’une nos dernières innovation concerne l’un des outils nécessaire au cintrage et semble déjà révolutionner le monde du cintrage de tube.
Outils pour le cintrage de tube complexe – Cintrage par Enroulement

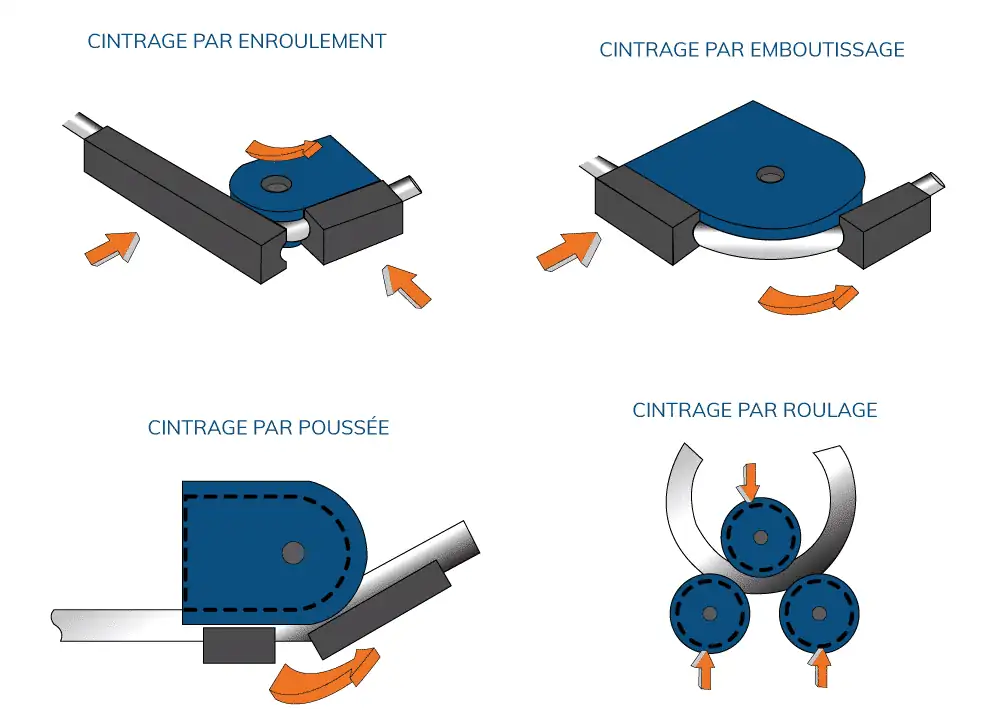

Il existe différents types de cintrage ( voir schémas ci-contre), mais nos machines utilisent majoritairement le cintrage par enroulement:
- Le galet de cintrage est la pièce autour de laquelle le tube est cintré
- La réglette possède une longue gorge cylindrique qui permet le maintien du tube en place et assure une résistance horizontale lors de l’opération de cintrage.
- Le mors de serrage est fixé sur le bras du mors et se déplace par un mouvement de serrage vers le galet de cintrage afin d’immobiliser le tube dans la gorge du galet de cintrage et d’éviter tout glissement du tube pendant l’opération de cintrage.
- L’efface pli (optionnel) permet d’éviter les plis à l’intérieur du tube dans la zone cintrée. Il se place dans la gorge du galet de cintrage pour maintenir le tube et le guider dans le cintre.
- Le mandrin (optionnel) est placé à l’intérieur du tube, près de la zone de déformation. Il permet d’améliorer la qualité du cintre en maintenant la partie extérieure du tube afin d’éviter les aplatissements et les ovalisations.
L’efface pli
L’efface pli est une partie importante du cycle de cintrage, puisque la qualité finale de la pièce dépend de cet outil. Il permet de répartir la matière de manière uniforme pendant l’opération de cintrage et d’éviter les turbulences. C’est une pièce d’usure qu’il faut changer régulièrement. Le réglage de cette pièce est important si on souhaite avoir un cintrage parfait et assurer une durée de vie plus longue à l’efface pli. Sa mise en place doit être faite par un technicien expérimenté.
Ce sont tous ces facteurs réunis qui ont mené à la réflexion d’un efface pli intégré au galet de cintrage. Cette innovation a été brevetée au niveau mondial et nous a permis de recevoir un Global Industrie Awards.
Avantages de l’efface pli
Pièces d’aspect
Répétabilité

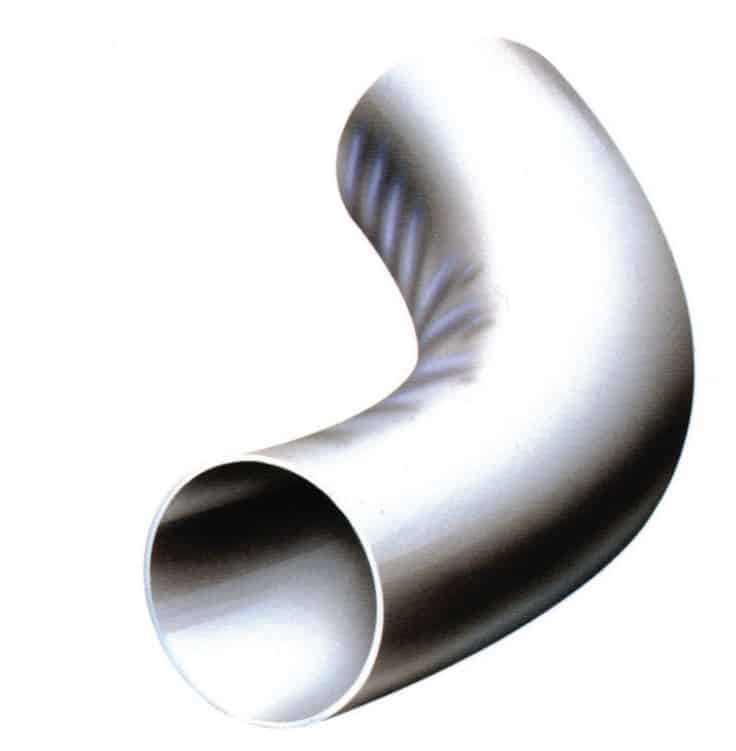

Evite les turbulences

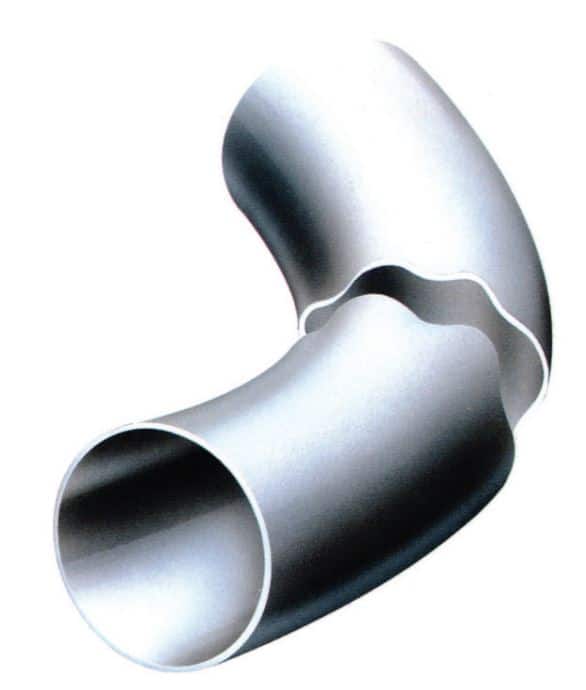

Evite les amorces de rupture

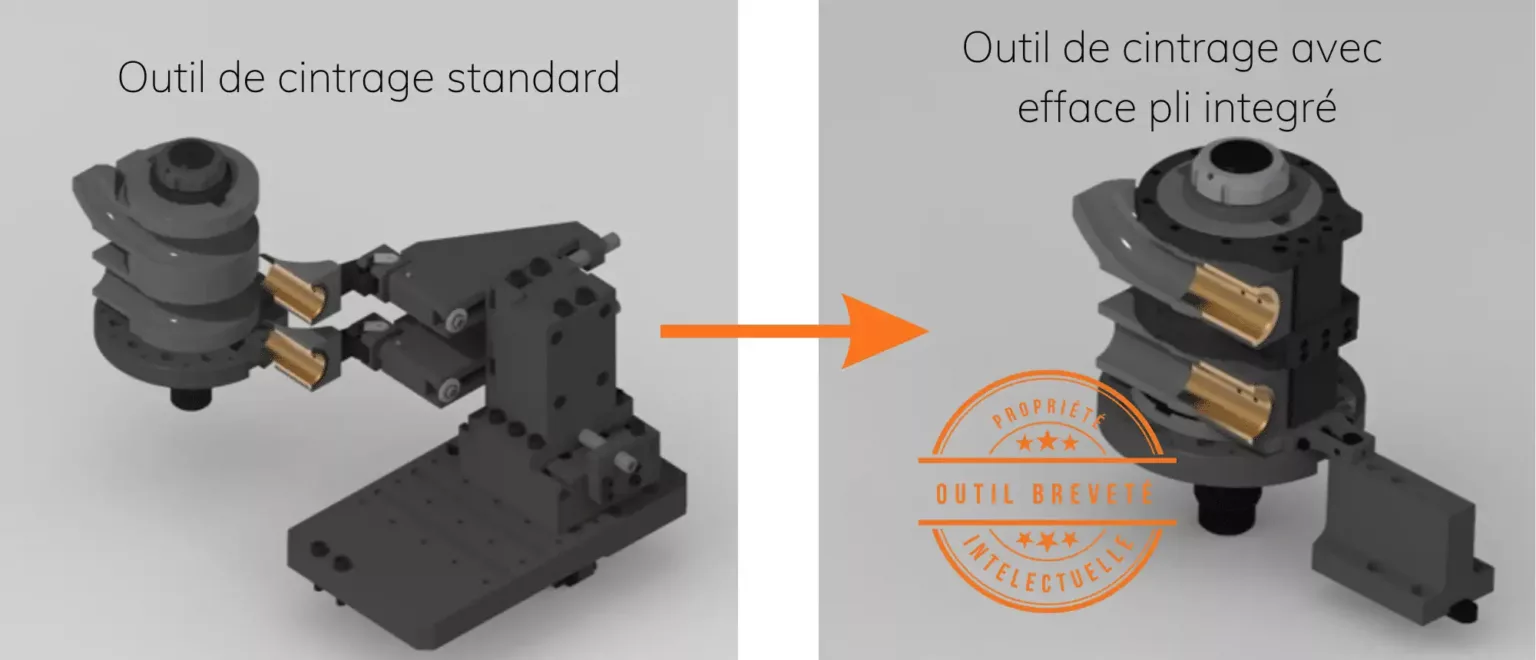

Galet de cintrage avec efface pli intégré
Elimination des temps de mise au point
Ce nouvel outil permet de supprimer les réglages de l’efface pli et ainsi d’améliorer le temps de changement de l’outil ainsi que la qualité des pièces produites.
Gain de matière et d’énergie
Le design du galet avec efface pli intégré permet de par sa rigidité de réduire considérablement son usure. Il permet également une économie de matière et d’énergie grâce à la réduction des temps de réglage et de mise au point.
Compatible pour changement automatique
Conçu pour être intégré dans des cellules entièrement automatisées, cet outil peut-être facilement changé par un robot. Il répond grâce à cela aux besoins de l’Industrie 4.0
Global Industrie Awards
Le salon Global industries organise chaque année des GI Awards afin de mettre en avant des innovations qui contribuent à l’amélioration des systèmes de production et la reconquête industrielle.
Numalliance a été nominée pour la catégorie « Technologies de Production » parmi les 6 catégories existantes. 108 innovations concourraient cette année. Nous avons présenté et défendu notre innovation à l’oral devant un jury composé d’industriels et de journalistes.
Le trophée nous a été remis par Nicolas Dufourcq, dirigeant de la BPI durant le salon, le 7 mars 2023.
Ce que nos clients en pensent…
Ce galet a été prêté à l’un de nos clients durant 2 années de production afin de le tester et en valider l’intérêt. Il l’a qualifié de « réel succès » et de « grande avancée ».
