| TE25 | TE25LR | TE32 | TE32LR | TE42 | TE50 | TE50LR | |
|---|---|---|---|---|---|---|---|
| Diámetro máximo | 25,4x2mm a 400N/mm² | 25,4x2mm a 400N/mm² | 32x2,5mm a 400N/mm² | 32x2,5mm a 400N/mm² | 42x2,5mm a 400N/mm² | 50x2mm a 400N/mm² | 50x2mm a 400N/mm² |
| Largo de tubo | 2000 hasta 4000 mm | 2000 hasta 4000 mm | 2000 hasta 4000 mm | 2000 hasta 3000 mm | 2000 hasta 4000 mm | 2000 hasta 4000 mm | 2000 hasta 3000 mm |
| Radio de doblado máximo | 150 mm | 125 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Herramientas de doblado | 4 Izquierda o derecha | 4 Izquierda y derecha | 4 Izquierda o derecha | 2x3 Izquierda y derecha | 4 Derecha | 4 Izquierda o derecha | 2x3 Izquierda y derecha |

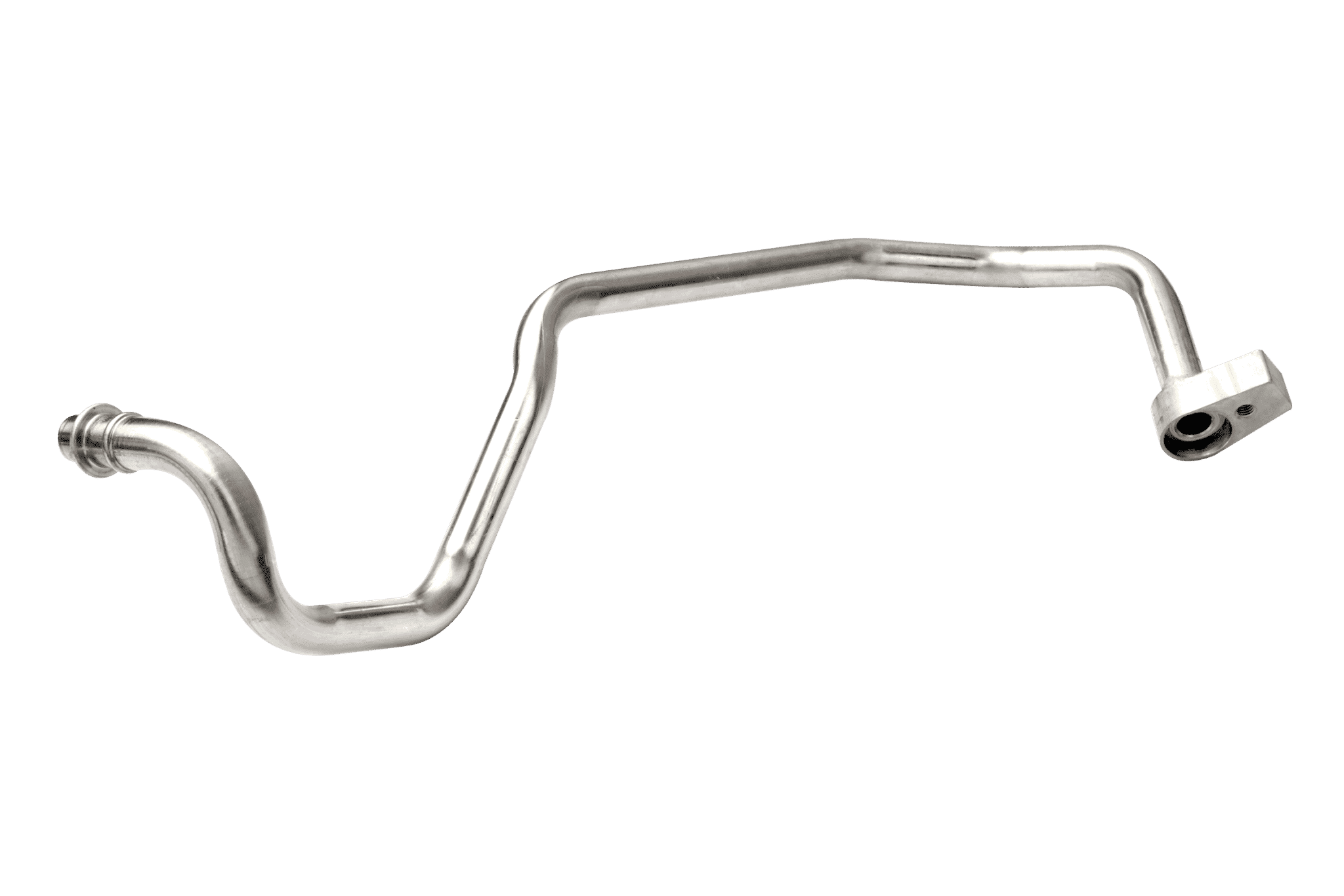

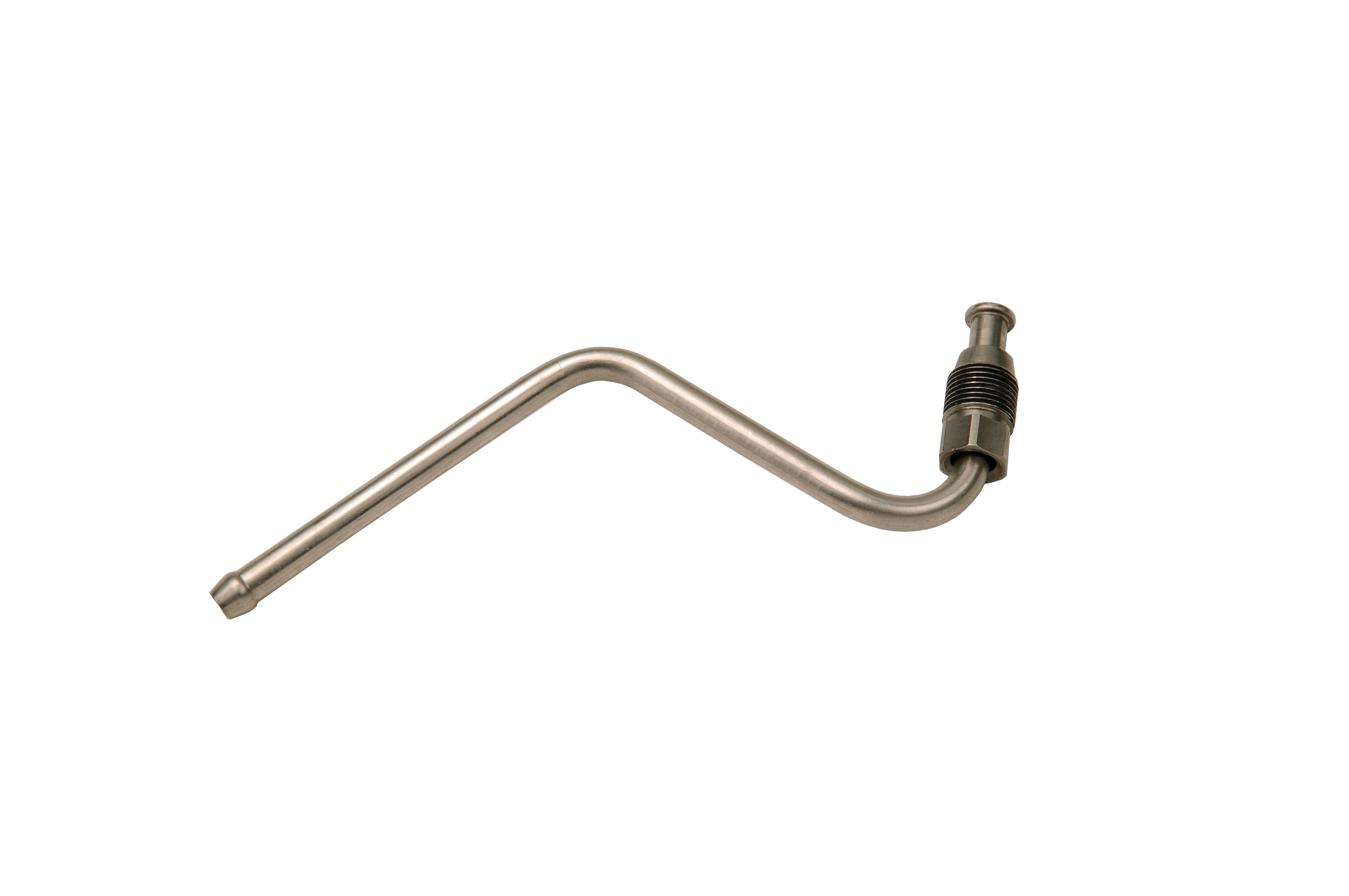

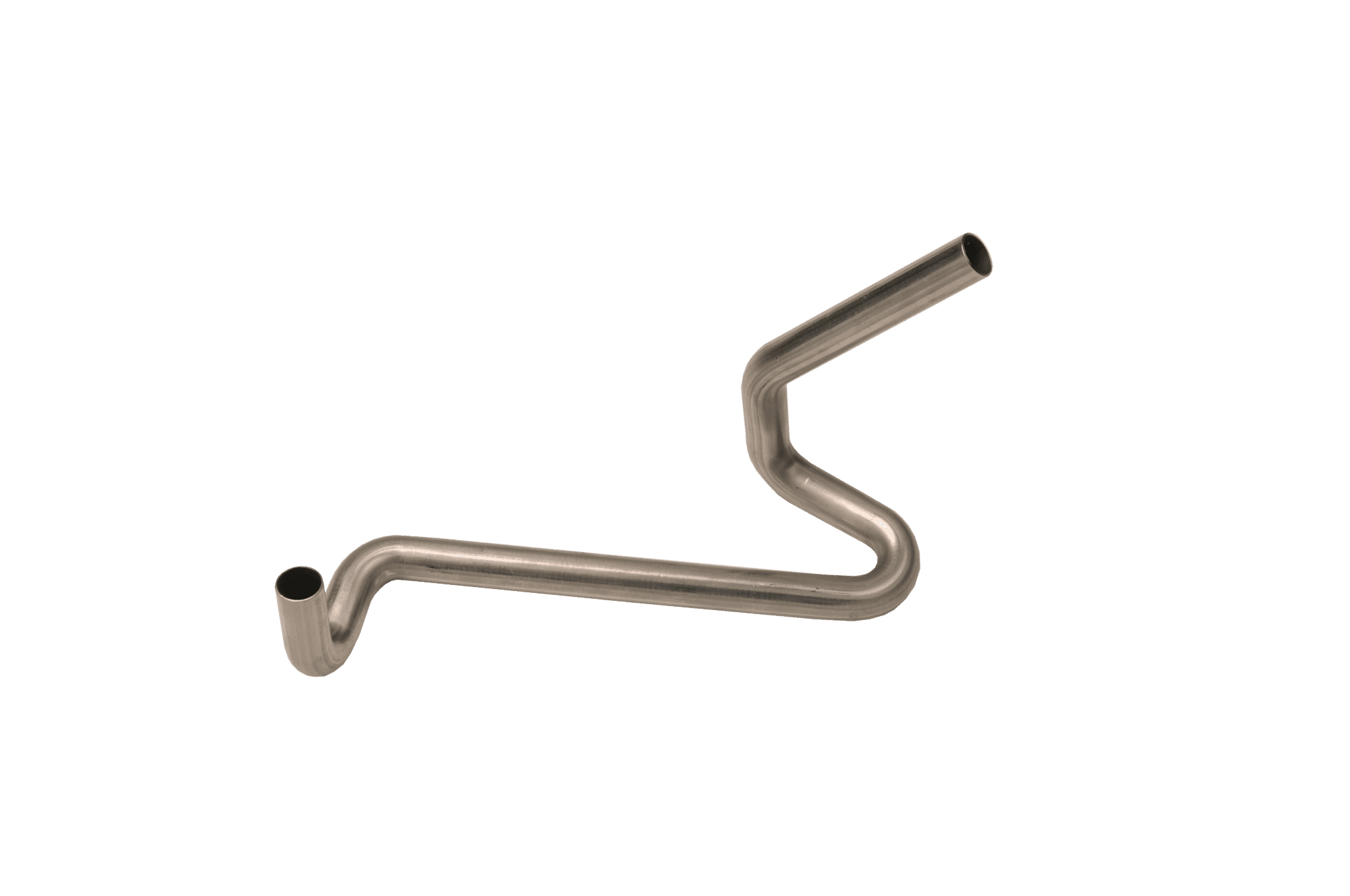

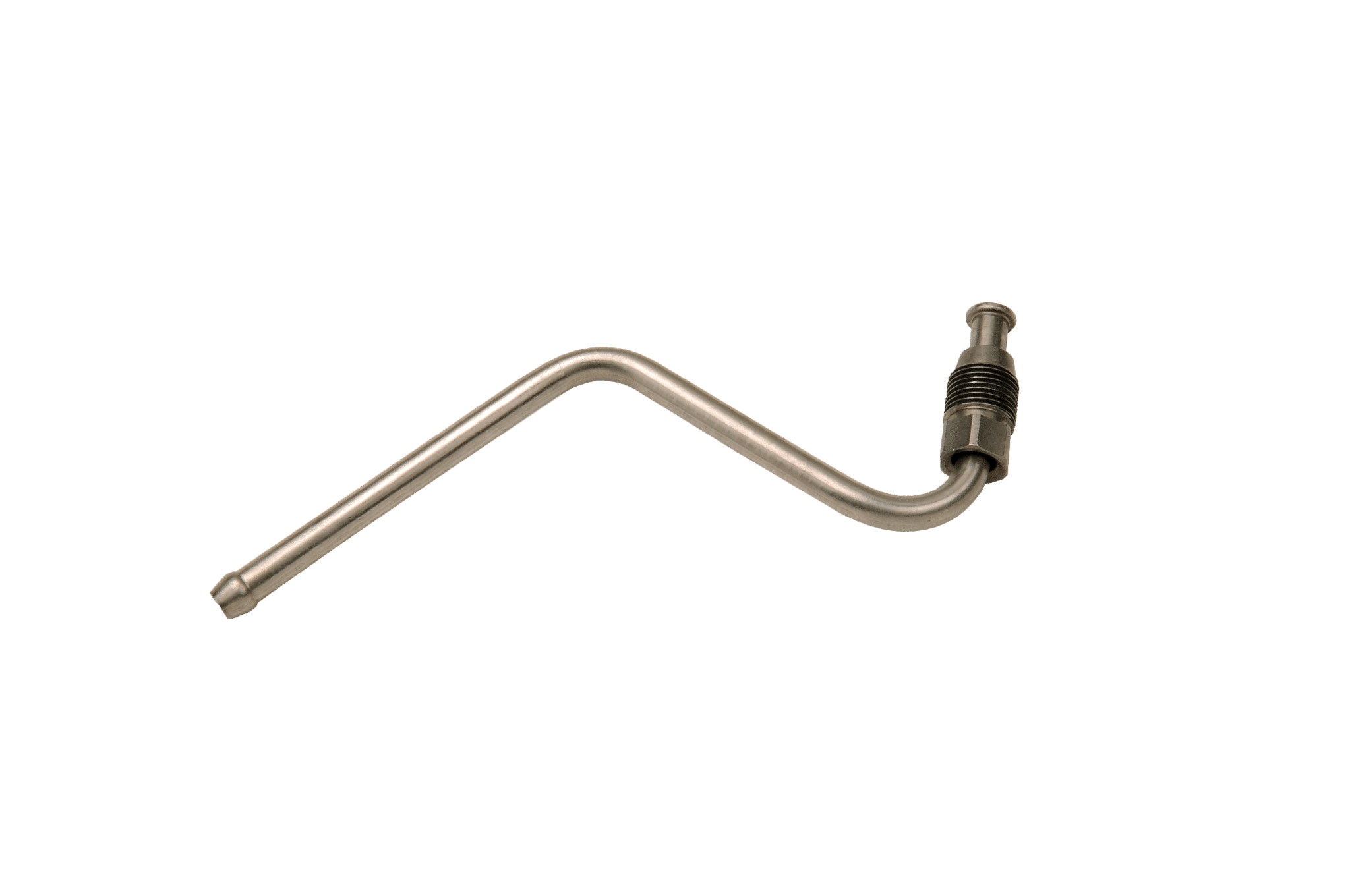

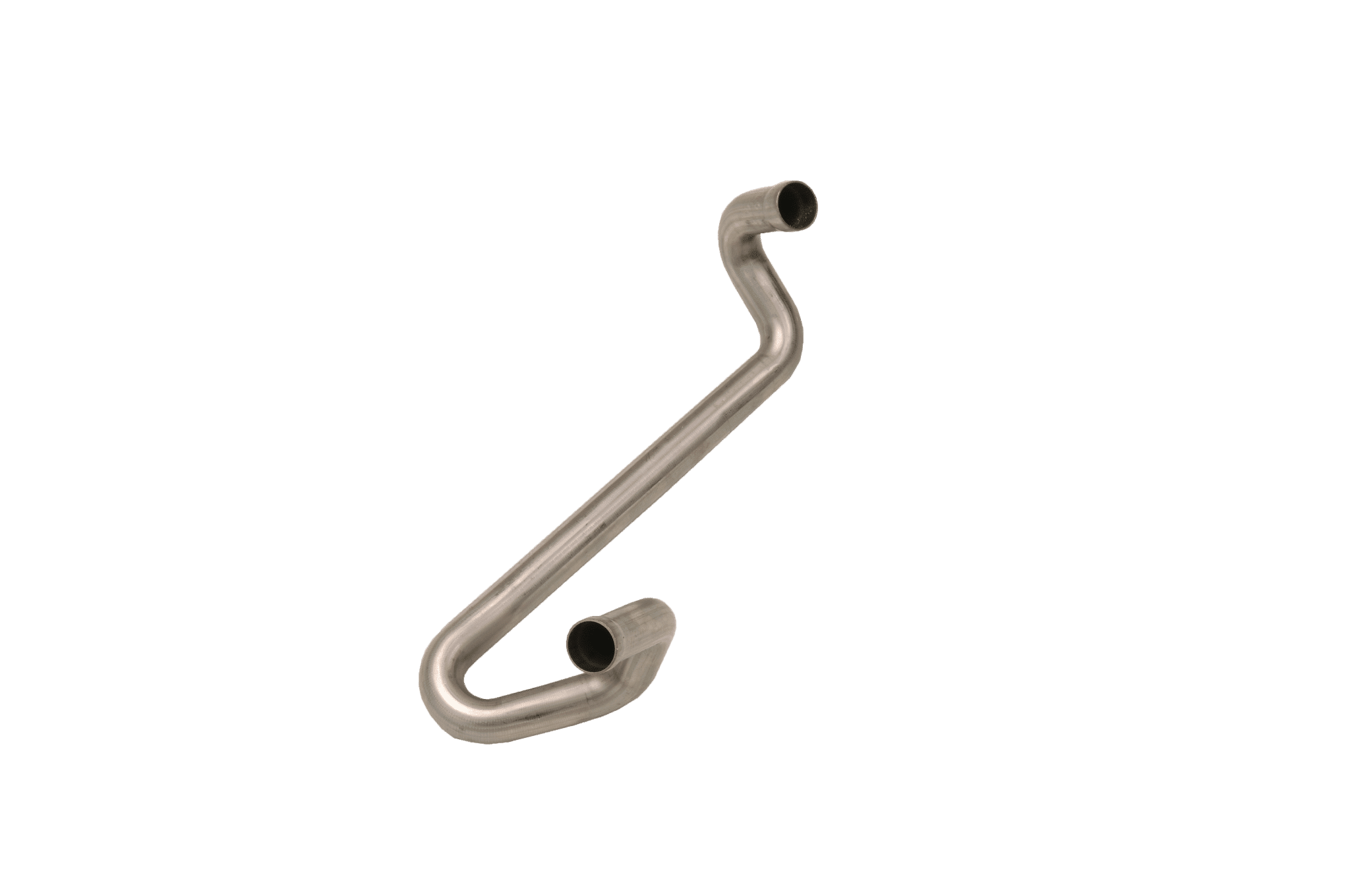

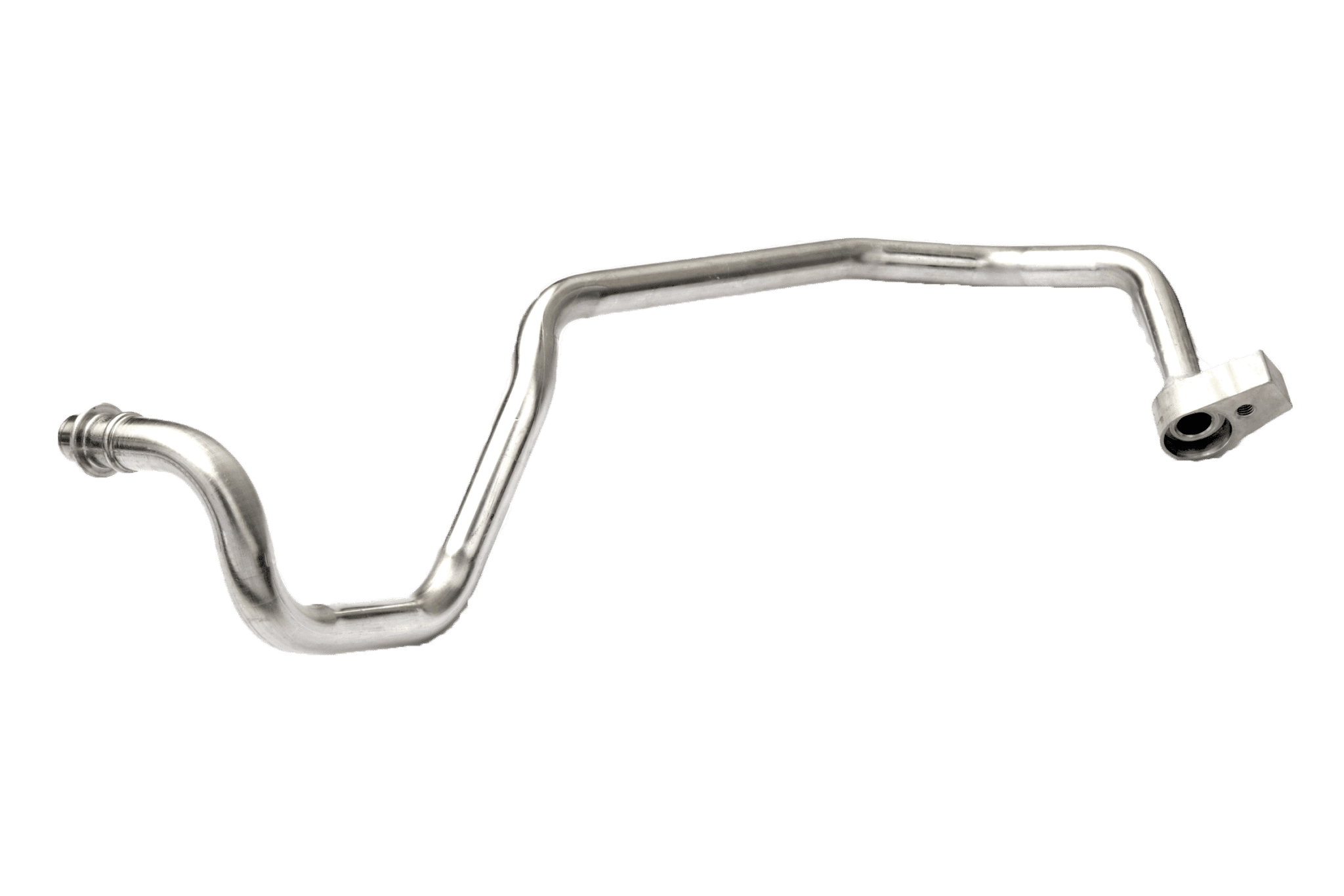

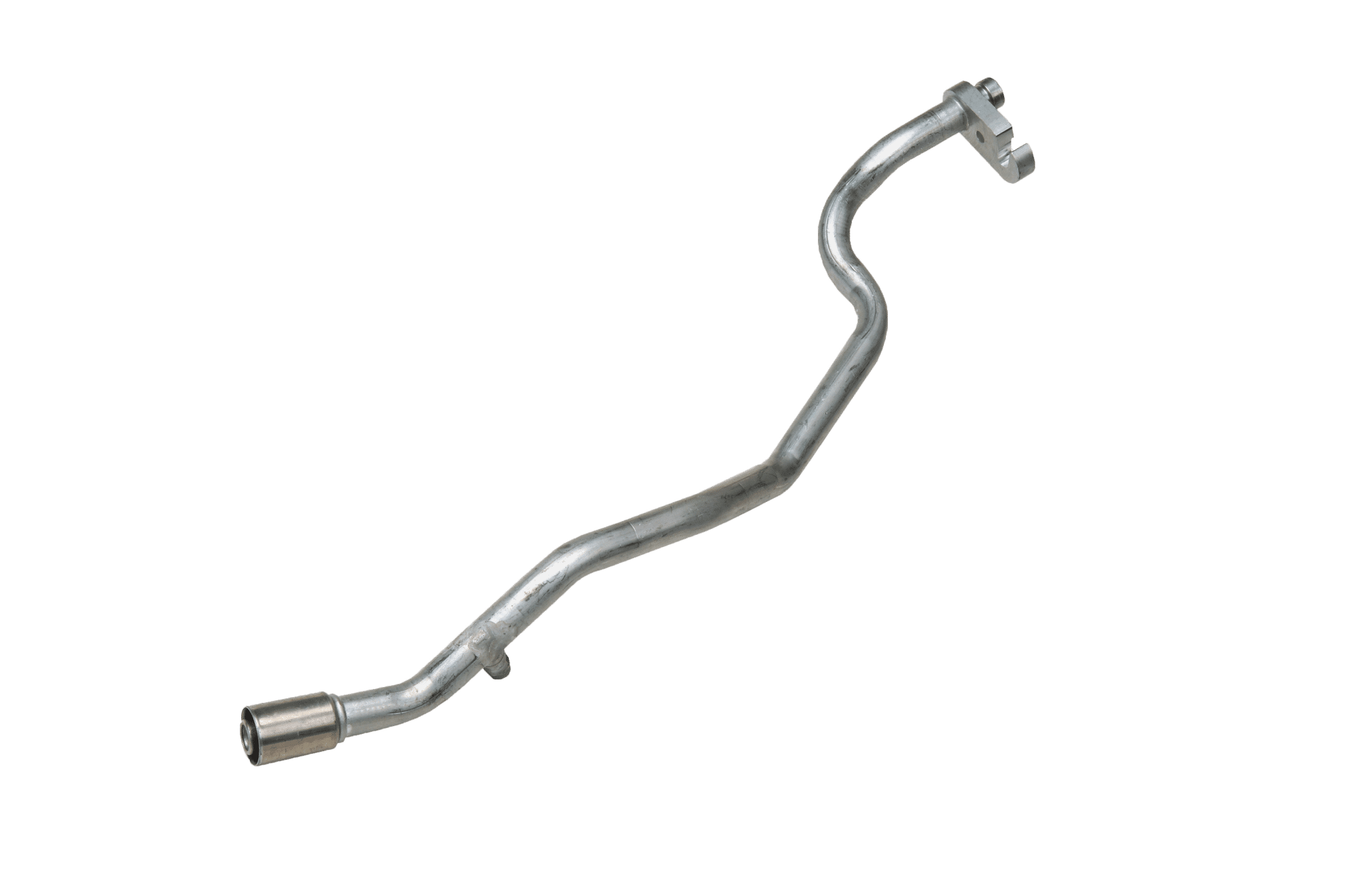

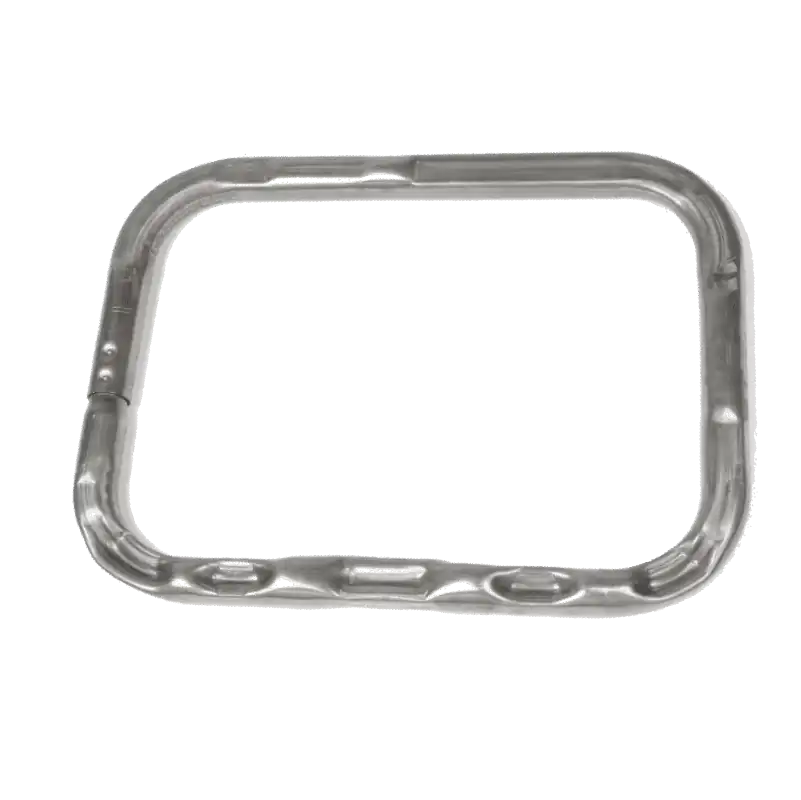

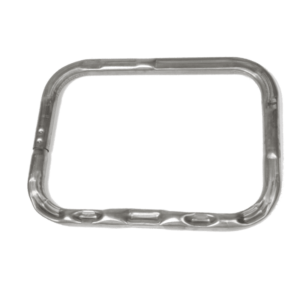

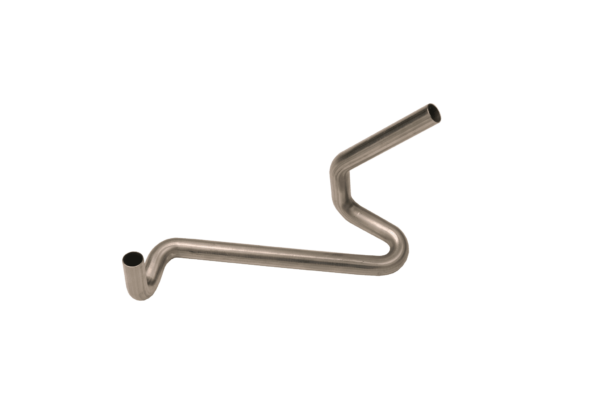

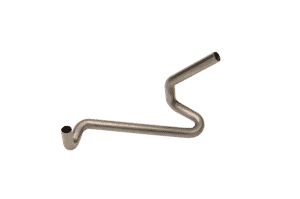

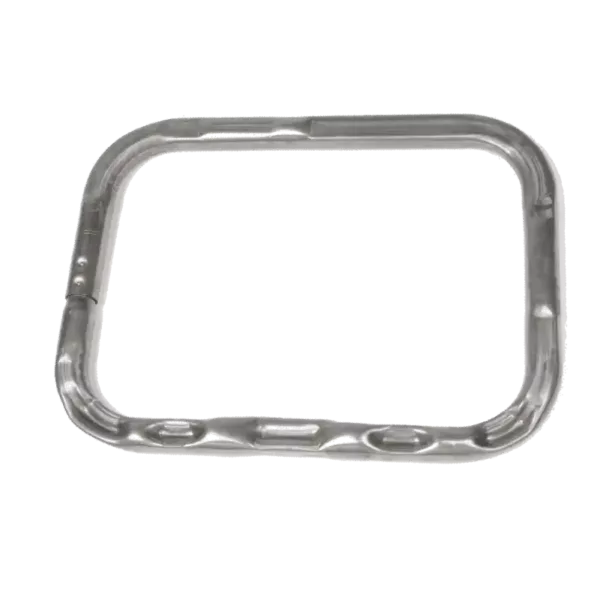

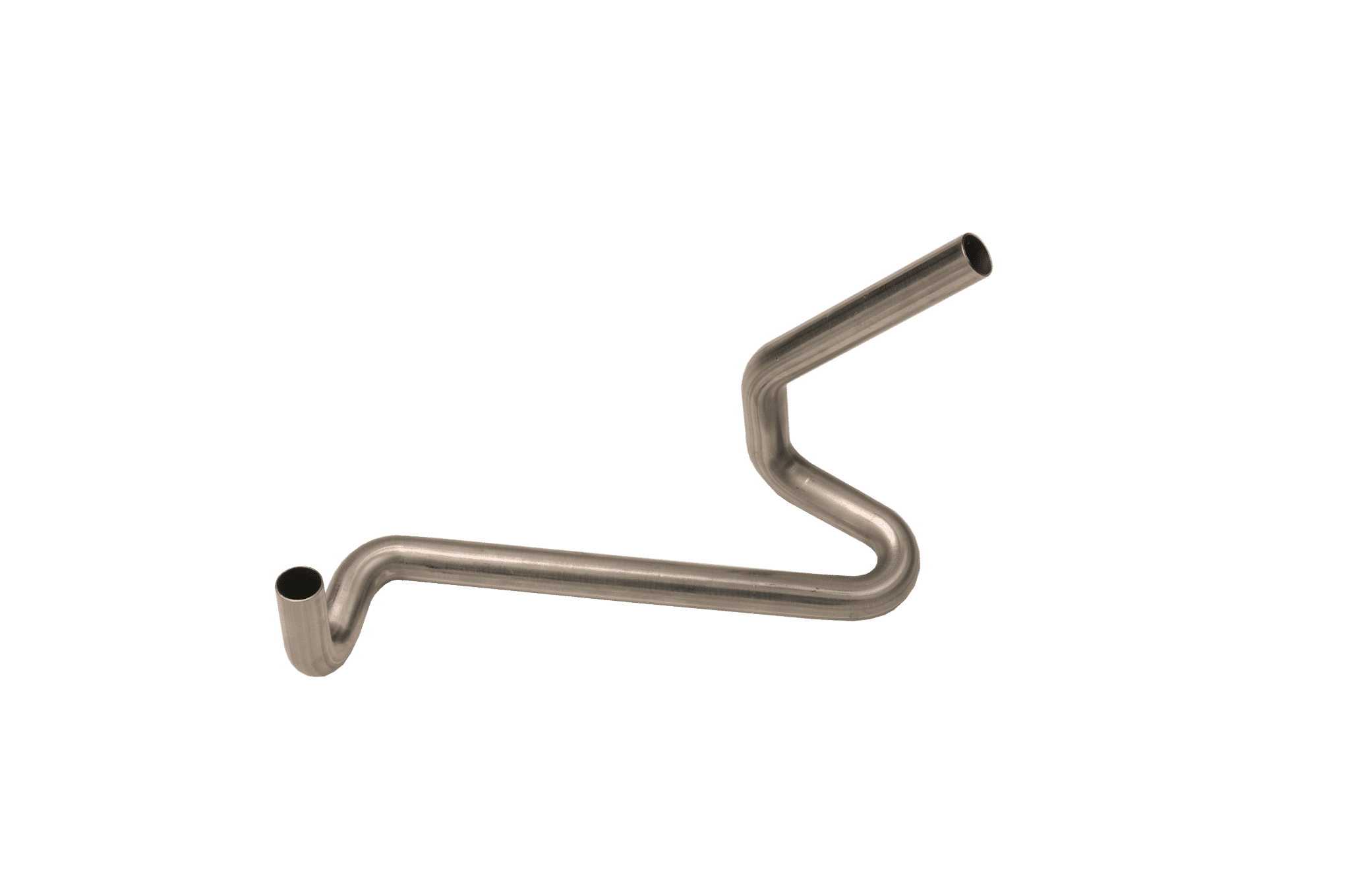

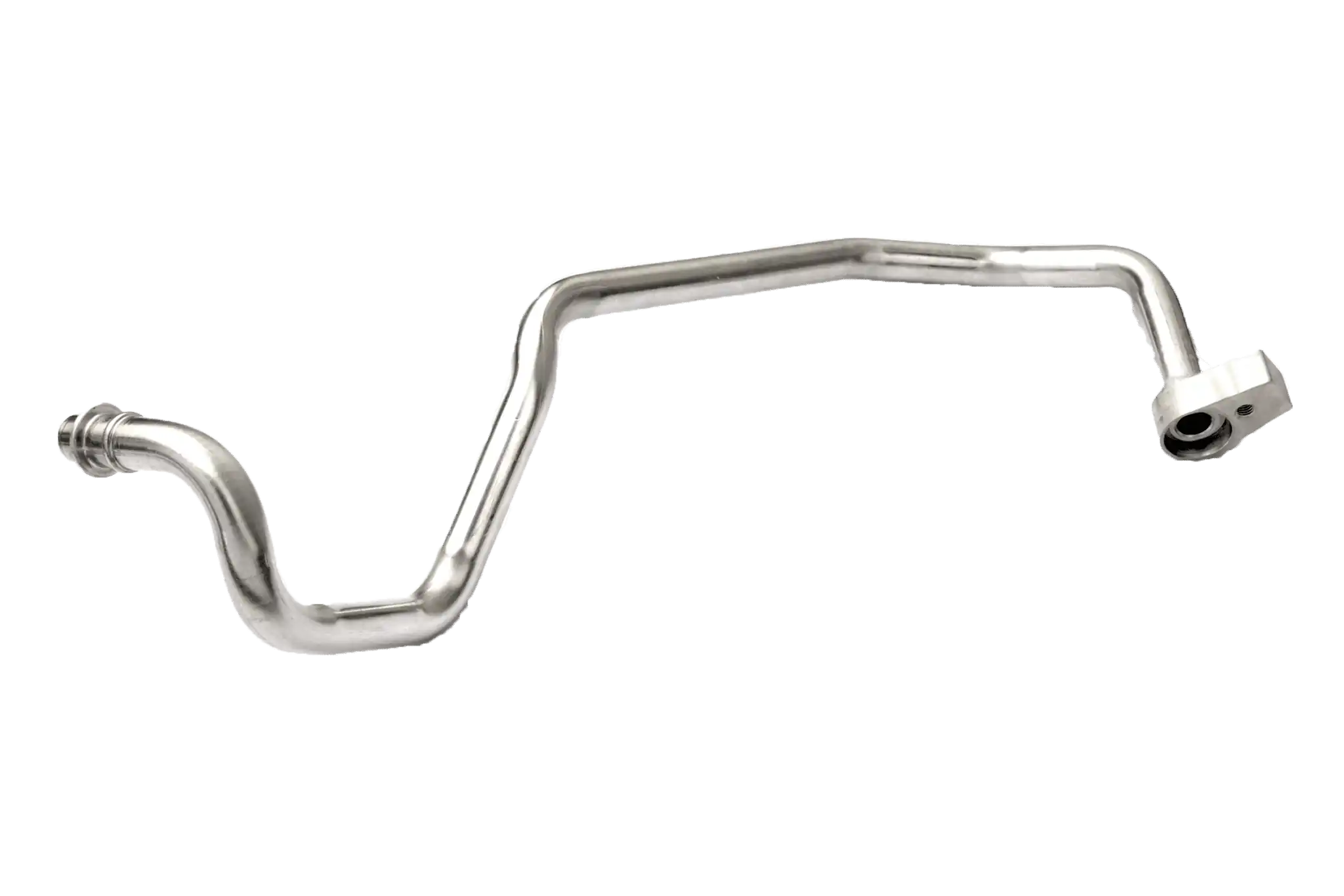

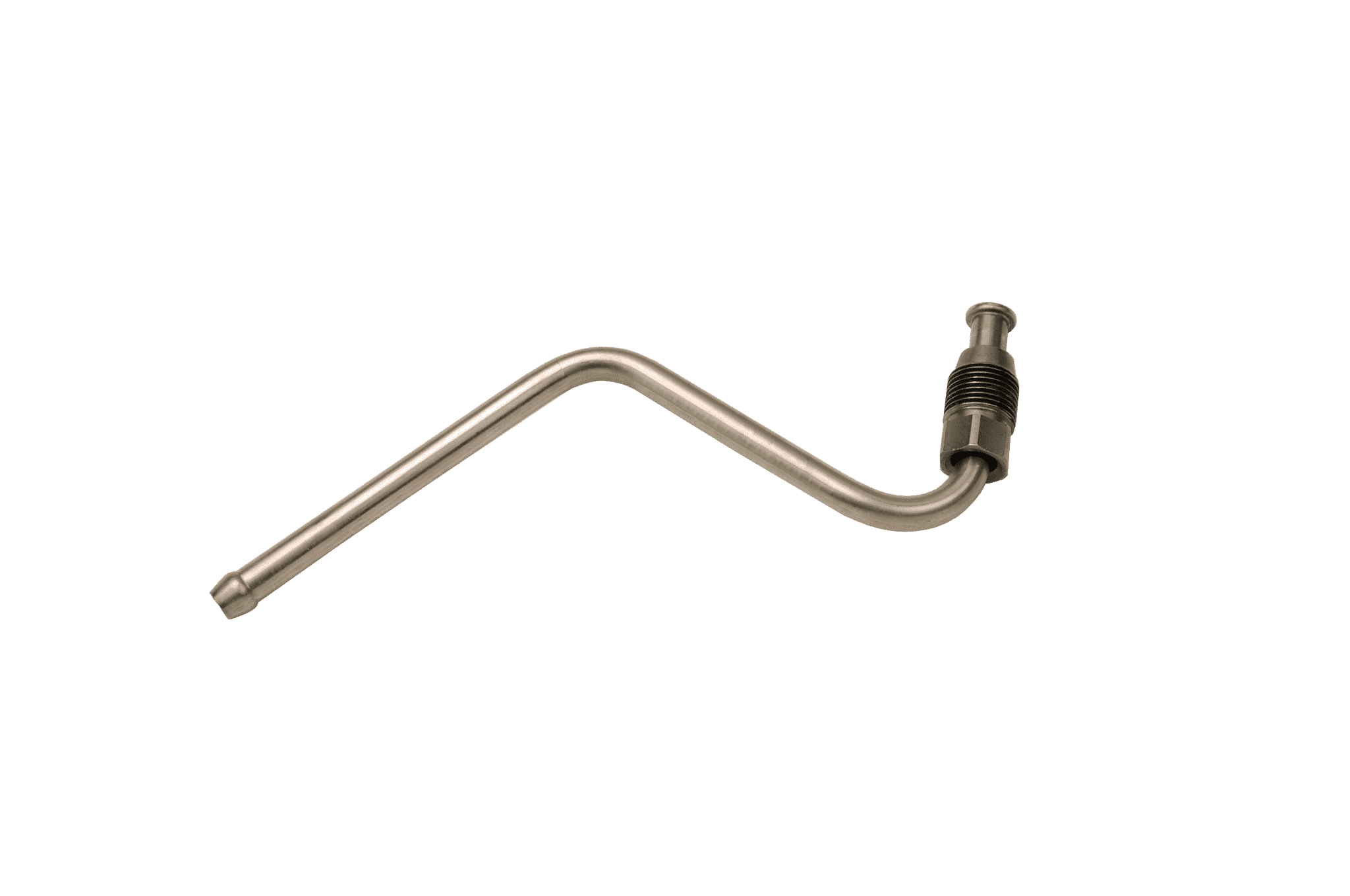

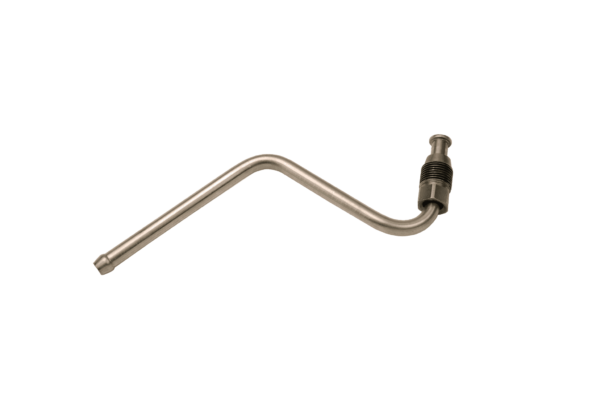

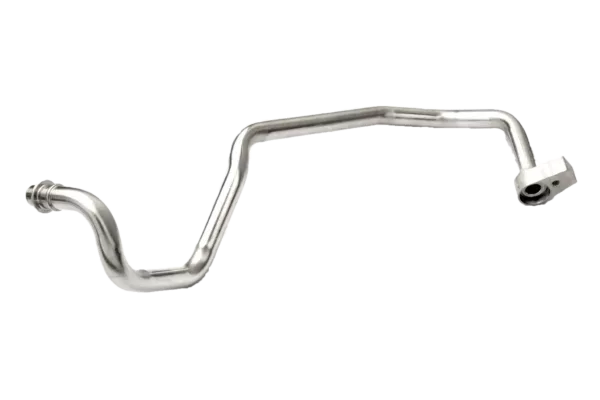

Piezas realizadas en TE Medium
Características principales
- Desde Ø10 mm hasta Ø50 mm x 2mm de espesor.
- Ejemplos de aplicaciones: Automotriz: Tubos para HVAC (calefacción, ventilación, aire acondicionado), tubos de escape (EGR), piezas estructurales, asientos.
- Aeronáutica: Ala de control de tuberías hidráulicas, combustible, estructura.
- Dobladora eléctrica.
- Radios múltiples apilables.
- Doblado por estiramiento con y sin mandril, y rolado de tubo.
- Cabezal de doblado orbital.
- Fácil integración en celdas de producción automatizadas.
- Posibilidad de combinar el doblado con operaciones complementarias.
Interfaz hombre-máquina
- Software para PC industrial.
- Software en diferentes idiomas a elegir e Interfaz en pantalla táctil de 19″.
- Programa de simulación.
- Entradas y Salidas digitales (I/O) adicionales.
- Conexión a internet: Asistencia remota y sala de chat.
- Corrección automática desde un dispositivo de medición 3D.
- Editor de herramientas que permite programar piezas complejas.
- Herramienta de simulación que facilita el proceso de puesta a punto.
- Marcha de programa en velocidad lenta regulada por el usuario.
