| TE06LR | TE16LR | TE16S | TE18LR | TE20/TE20LR | |
|---|---|---|---|---|---|
| Max. Ø rúrky | 6,35x0,75mm pri 400N / mm² 8x0,75mm pri 250 N / mm² | 16x2mm pri 400 N / mm² 20x2mm pri 250 N / mm² | 16x2mm pri 400 N / mm² 20x2mm pri 250 N / mm² | 18x2mm pri 400 N / mm² 20x2mm pri 250 N / mm² | 20x2mm pri 400 N / mm² 16x2mm pri 600 N / mm² |
| Dĺžka tuby | 1200 až 2000 mm | 1200 až 3000 mm | 800 mm | 1200 až 3000 mm | 2000 až 3000 mm |
| Maximálny polomer ohybu | 25 mm | 50 mm (alebo 62 mm, ak je 1 nástroj) | 62 mm | 50 mm (alebo 62 mm, ak je 1 nástroj) | 62 mm |
| Ohýbacie nástroje | 3 vľavo a vpravo | 4 vľavo a vpravo | 1 až 3 vľavo a vpravo | 4 vľavo a vpravo | 4 vľavo a vpravo |
Hlavné vlastnosti
- Od 3 do 20 × 2 mm
- Oblasti použitia: Automobilový priemysel: hydraulické a prečerpávacie potrubia, H.V.A.C.C., rúrky ERG
- Air et Space: hydraulické krídlo riadenia cirkulácie potrubia, palivo, konštrukcia
- Elektrické ohýbačky
- Stohovateľné viacnásobné polomery
- Nakreslite ohyb s tŕňom alebo bez tŕňa
- Patent je chránený pri ohybe vľavo a vpravo
- Orbitálna ohýbacia hlava
- Ľahká integrácia do automatizovaných výrobných buniek
- Možnosť kombinovať ohýbanie s doplnkovými operáciami
Rozhranie človek / stroj
- Priemyselný softvér na báze PC
- Viacjazyčný dialóg a programovacie rozhranie na 19 ″ dotykovej obrazovke
- Simulačný program
- Dodatočné I / O
- Pripojenie k internetu: vzdialená pomoc a chatovacia miestnosť
- Autokorekčná spätná väzba z 3D meracích zariadení
- Editor nástrojov umožňuje programovanie zložitých častí
- Simulačný nástroj na uľahčenie nastavenia súčiastok
- Spúšťanie programu v spomalenom režime

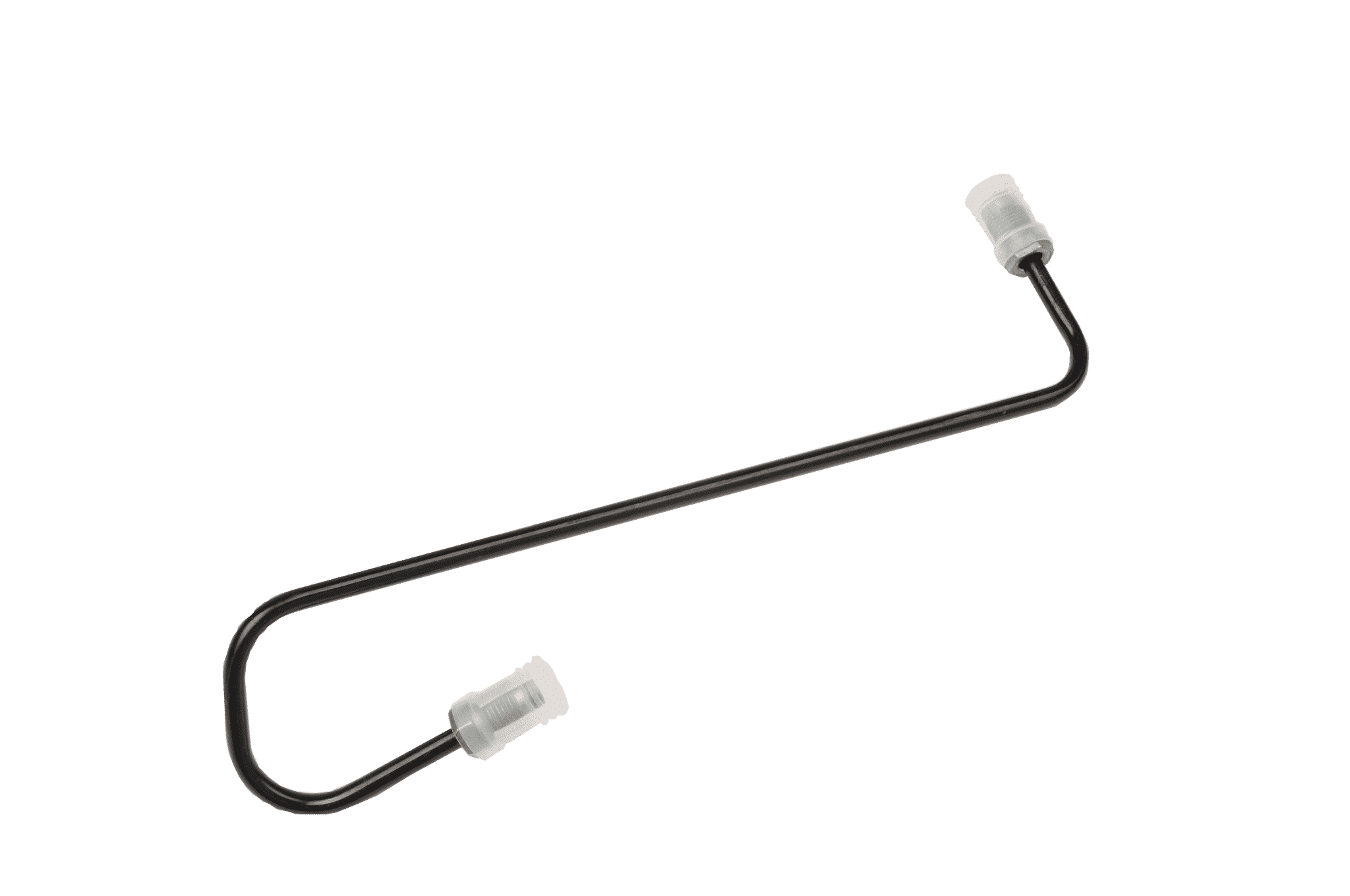

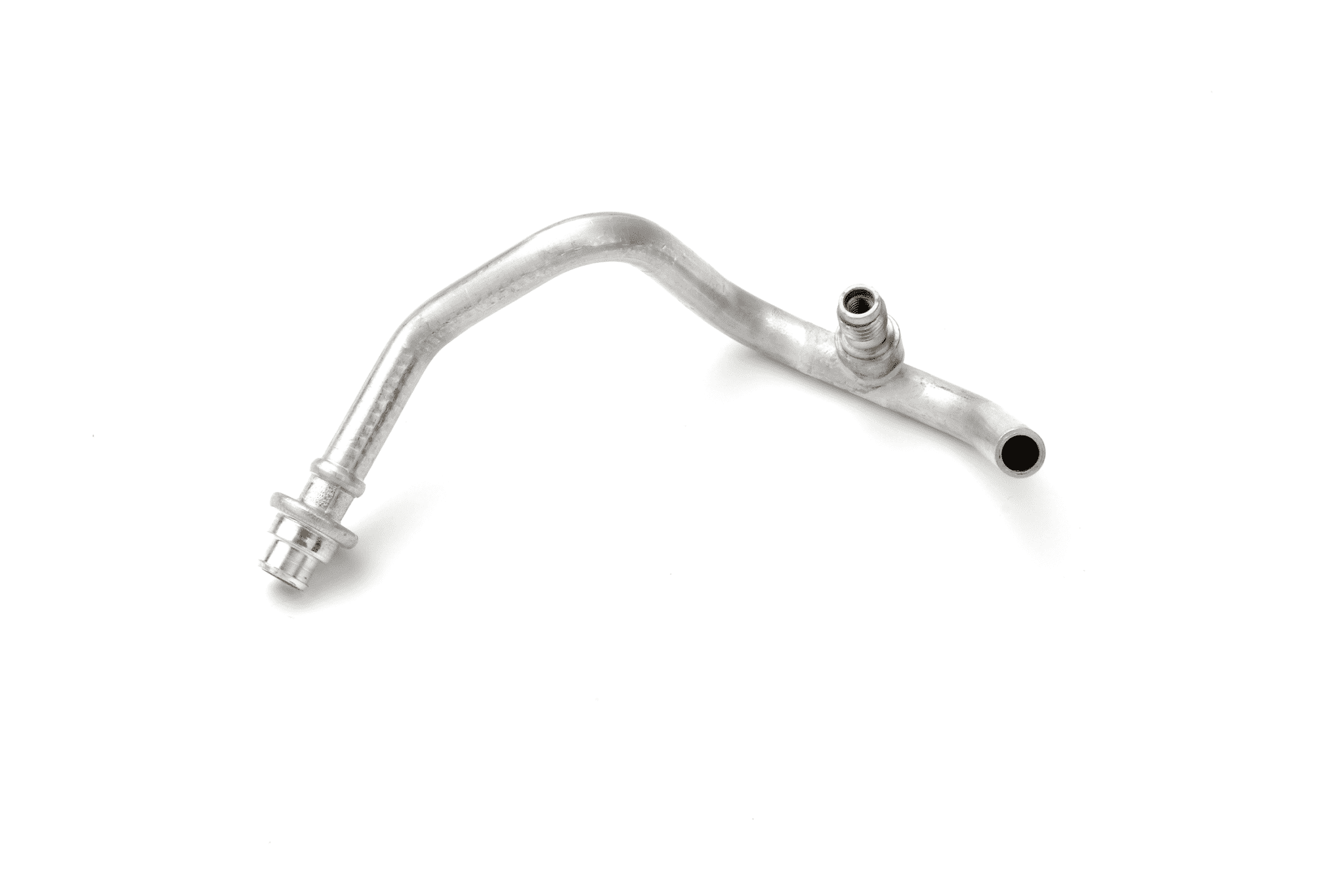

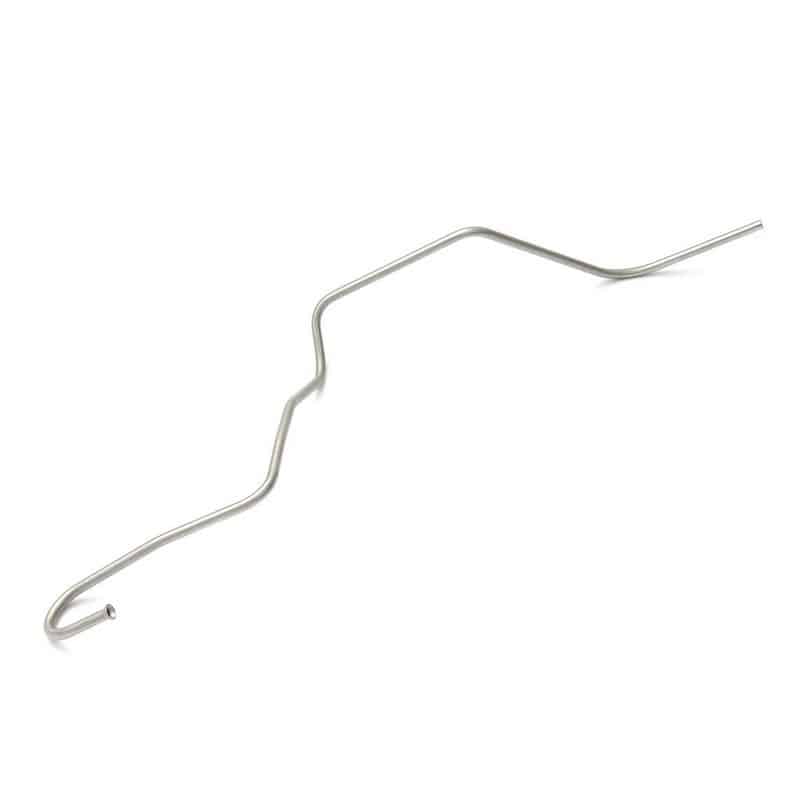

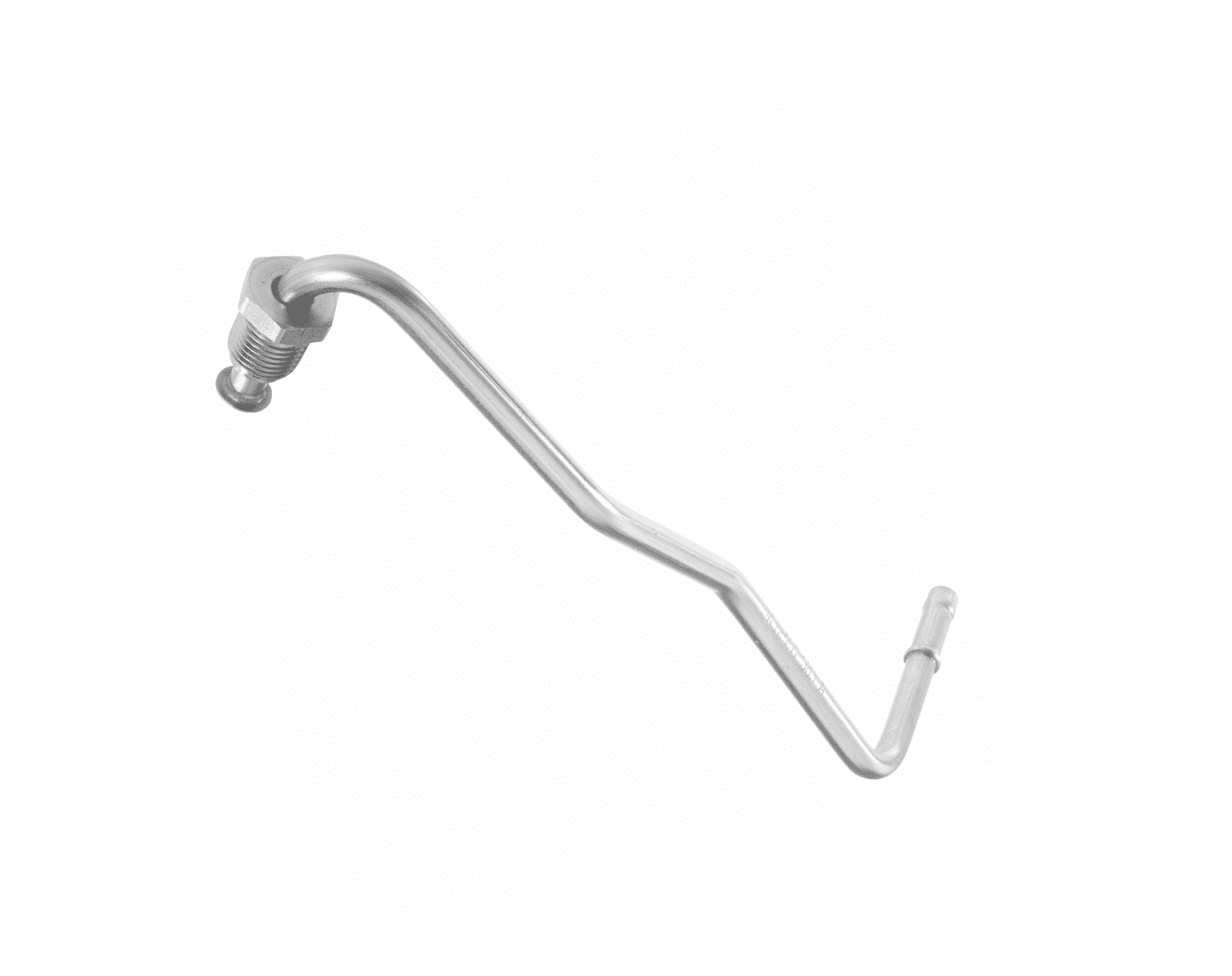

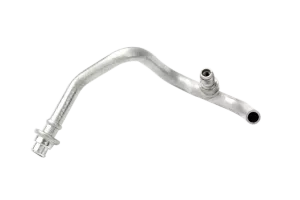

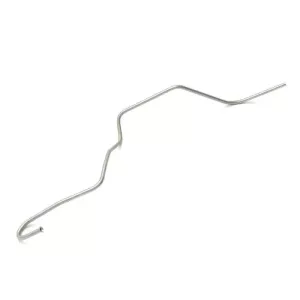

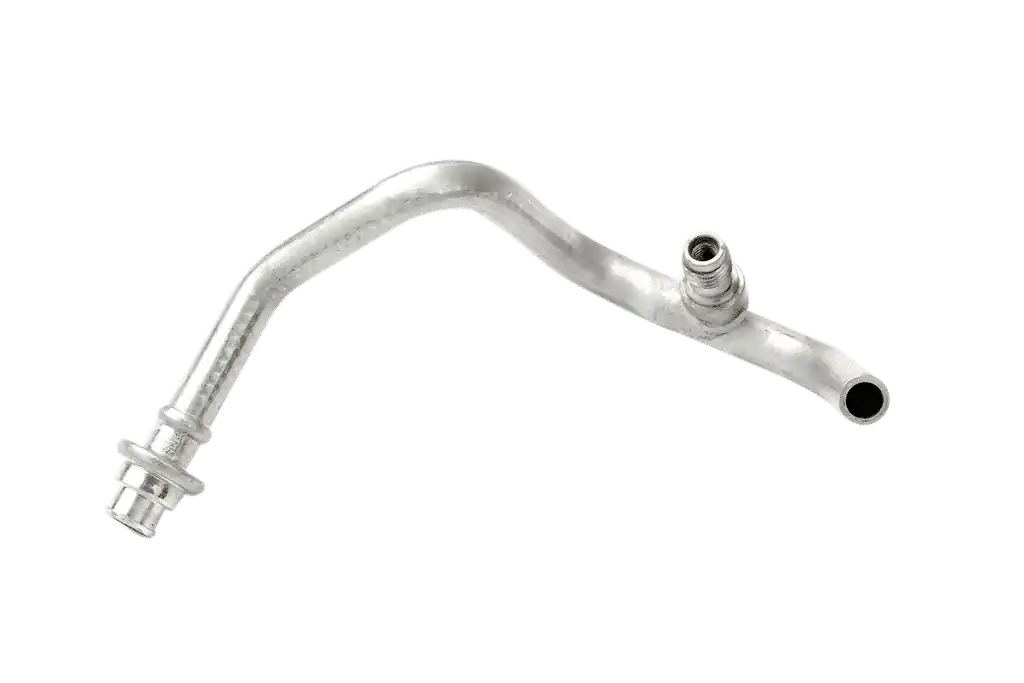

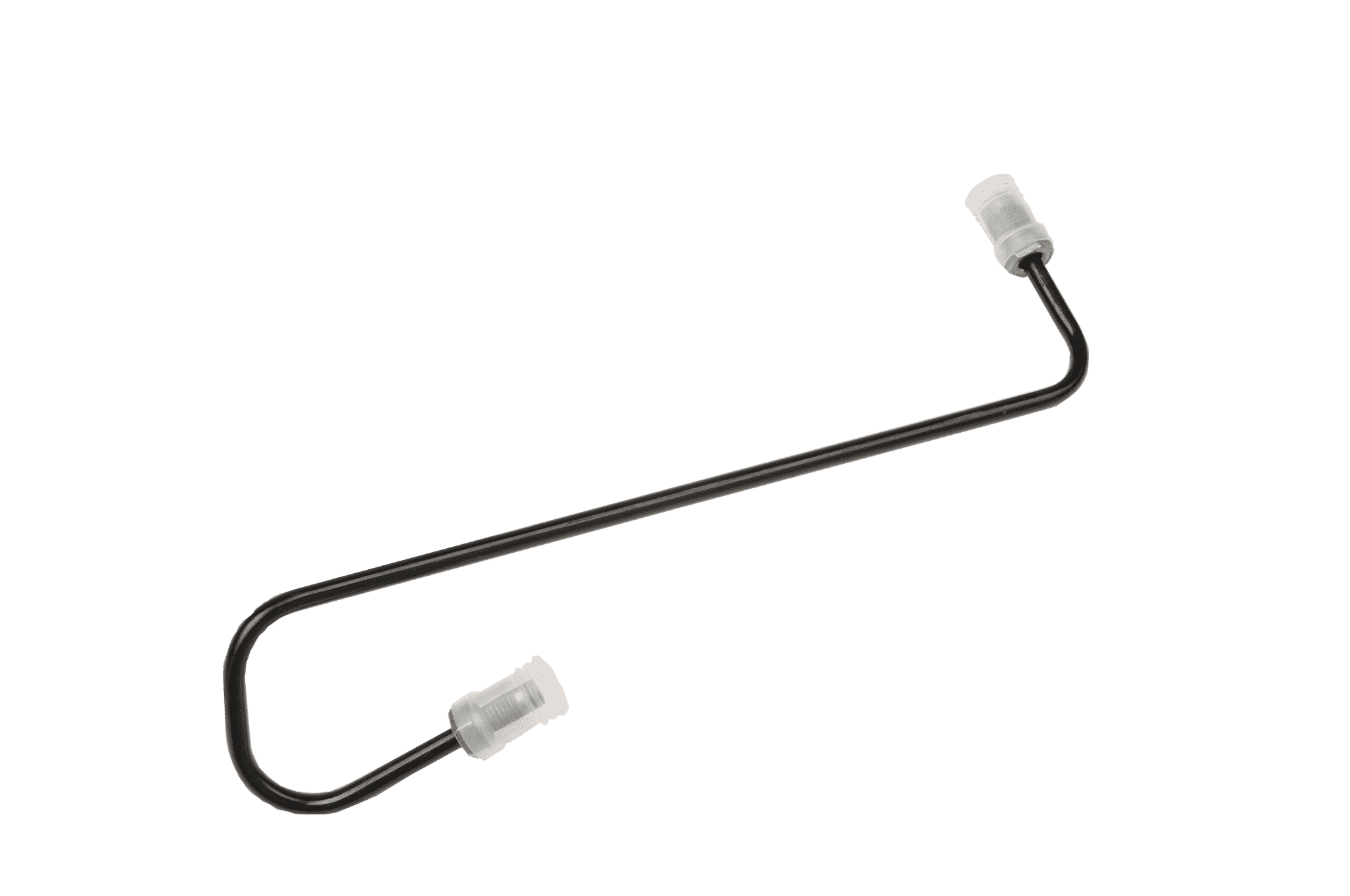

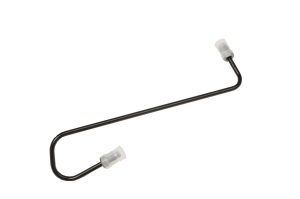

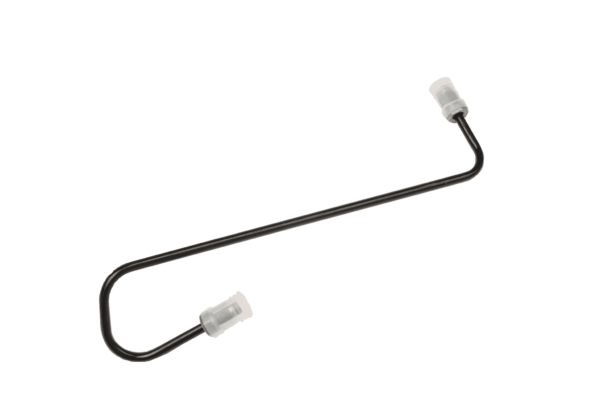

Díly vyrobené na TE Small
Popredný výrobca v oblasti produktivity riešení pre tvarovanie drôtov, rúrok a plochých materiálov
S odbornosťou, históriou a skúsenosťami 9 značek zhromaždených pod jednou bankou sa Numalliance venuje uspokojeniu vašich potrieb. Od štandardných alebo na zákazku vyrobených strojov a pracovných buniek pre ohýbanie rúrok, drôtov a plochých materiálov, až po špeciálne hydraulické lisy a všetky ďalšie sekundárne operácie, ktoré váš konečný produkt môže vyžadovať.
Numalliance, popredný výrobca riešení v oblasti produktivity pri ohýbaní drôtov, rúrok a platní, navrhuje a realizuje štandardné alebo na mieru šité inštalácie, ktoré integrujú pomocné operácie, ako sú tvarovanie, sploštenie, dierovanie, montáž, zváranie, narážanie, zrážanie hrán, obrábanie, rezanie závitov … a tiež inline dimenzionálna kontrola a autokorekcia.
Ste výrobcom kovových častí z drôtov, rúrok alebo plochých častí a hľadáte nákladovo efektívny spôsob, ako to dosiahnuť. Spoločnosť Numalliance s vami inovuje a navrhne optimalizované a vysoko výkonné riešenia šité na mieru vášmu konkrétnemu cieľu.
